刨花板省成本，压贴为何更容易发白

同一张饰面纸、同一套压贴温度和压力，换一批刨花板后，板面局部发白、透底、光泽不均突然变多。压贴师傅常会先怀疑胶水、温度或纸张批次，但基材本身也可能是关键变量。

刨花板的成本控制，常见路径包括降低密度、降低施胶量、减少石蜡填充量，或在原料中增加树皮比例。这些做法并不一定等于板材不能使用，但会改变板材表面状态和吸胶行为，进而提高饰面纸压贴的遮盖与成膜难度。

成本降在哪，风险就可能从哪出来

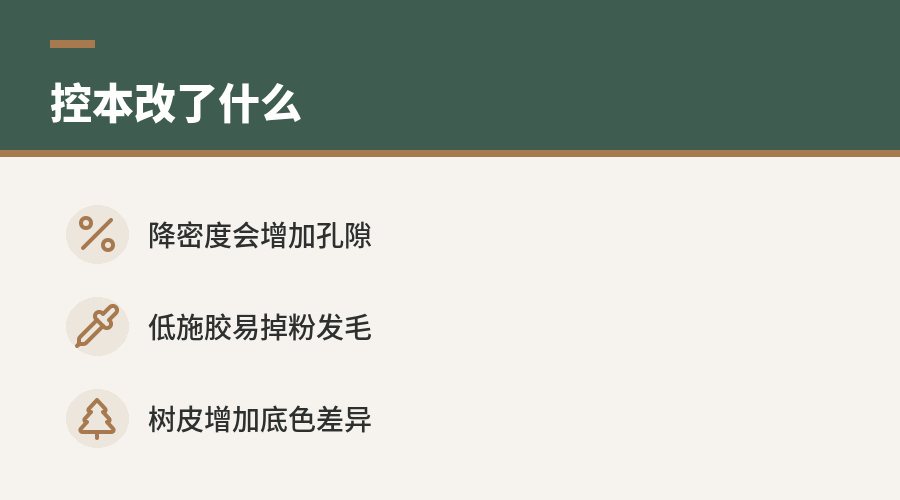

刨花板由木质刨花、胶黏剂、石蜡等组分热压成型。为了控制成本，生产端可能从原料、胶量、蜡量、密度等环节做调整。每一项调整，都会在板材表层留下可被压贴工艺放大的差异。

这里的核心不是“便宜板一定差”，而是板材表层的均匀性和封闭性下降后，饰面纸需要承担更多遮盖任务。当纸张克重、油墨遮盖力、浸胶量或压贴参数没有同步调整，发白、发花、露底就更容易出现。

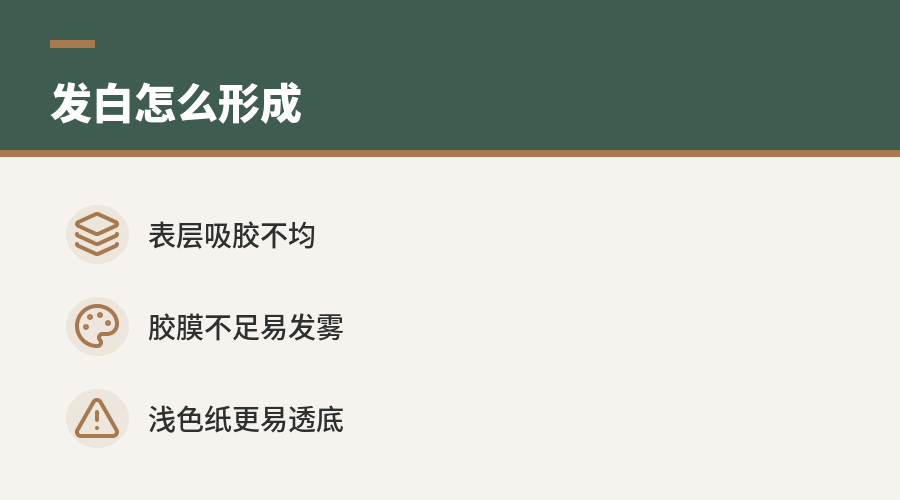

压贴饰面纸时，胶水需要在纸张与板面之间形成相对连续的胶膜。刨花板表面如果砂光效果偏差，或表层铺装颗粒粗细不均，胶水会被不同区域以不同速度吸收。表面较松、孔隙较多的位置，胶水下渗更快，纸面可用于成膜的胶量变少。

局部胶膜不足时，饰面纸与板面之间的光线反射会发生变化，肉眼看到的结果可能就是发白、发雾或光泽不一致。若板面存在漏砂，较粗的刨花或暗色杂质更接近饰面层，浅色纸、素色纸、低遮盖纸更容易把问题显出来。

刨花板相比中纤板，颗粒结构更明显；相比多层板，表面吸收和结构特征又不同。压贴质量不能只看温度和压力，基材表面的平整度、砂光状态、吸胶量要一起判断。

刨花板生产中的施胶量影响颗粒之间的结合强度。施胶量偏低时，板材内部和表层的颗粒黏结能力可能下降，砂光后更容易出现表面发毛、掉粉、细颗粒松散等现象。这样的表面会像不均匀的“吸胶层”，把本应参与压贴成膜的胶水提前消耗掉。

表层强度不足还会影响压贴后的稳定性。热压瞬间看似贴合，冷却后可能出现局部附着力不足、边部起皮、微小鼓泡等问题。若饰面纸本身颜色浅、纹理细、遮盖能力弱，板面缺陷会更容易被视觉放大。

这类问题容易被误判为“胶水不够好”或“温度没压透”。实际排查时，若同样工艺换用表面更致密、更均匀的基材后发白消失，就说明基材吸胶和表层状态很可能参与了问题形成。

石蜡在刨花板中主要起到一定的憎水和封闭作用。石蜡填充量降低后，板材表面对水分和胶液的阻隔能力可能下降。压贴时，胶液更容易向板内迁移，饰面纸表面的胶膜厚度和均匀性就更难稳定。

这并不意味着石蜡越多越好。石蜡过量也可能影响胶合和后续加工。问题在于，当石蜡用量降低带来吸收性变化时，压贴端如果仍沿用原来的上胶量、干燥程度和热压条件，就会增加批次波动。

现场常见的现象是：同一款饰面纸在某些板上颜色发灰、发白，在另一些板上正常。此时单看纸张外观很难判断，需要把板材吸胶差异纳入排查。

在刨花原料中增加树皮比例，是降低原料成本的一种方式。树皮的颜色、纤维结构、灰分和吸收特性都可能与木质刨花不同。进入板材表层后，它可能造成底色不均、暗点、杂质感或局部吸胶差异。

对深色、纹理复杂、遮盖力强的饰面纸来说，这些差异未必明显。对浅色、纯色、细纹理饰面纸来说，底材颜色和表面均匀性会直接影响成品观感。饰面纸不是万能遮羞布，遮盖能力有边界。

如果板材表面存在较多深色颗粒或树皮杂质，靠提高压贴温度不一定能解决问题。温度只能影响胶的流动、固化和纸面状态，不能消除基材底色差异。

压贴工艺参数通常围绕纸张、胶水、基材和设备共同匹配。温度、压力、时间只是一组外部条件，真正决定成品状态的还有板面吸收速度、表层致密度、饰面纸遮盖力和胶膜形成情况。基材变了，原来的参数就未必仍然合适。

可以把几类现象对应起来看：

这也是为什么有些问题不能只靠调高温度解决。温度过高还可能带来纸面发脆、色变、胶层过度固化等新问题。压贴质量的稳定，依赖的是基材、饰面纸和工艺之间的匹配，而不是单一参数的补救。

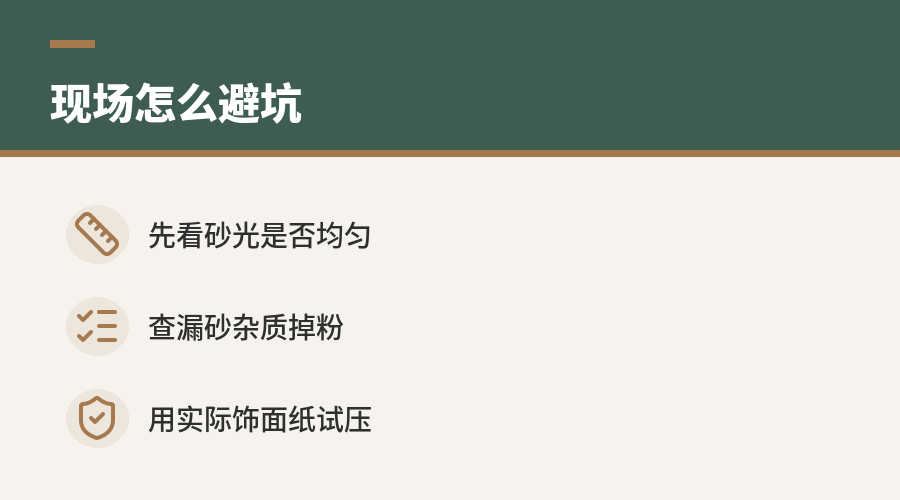

对全屋定制工厂来说，判断刨花板是否适合某款饰面纸，不能只看板材名称和报价。更直接的做法，是观察板面砂光是否均匀、是否有明显漏砂、深色杂质、掉粉和粗颗粒外露。浅色纸、纯色纸、肤感纸、低克重纸，对这些问题更敏感。

试压时应尽量使用实际生产的饰面纸和工艺条件，而不是只压深色纹理纸。若同一参数下，不同基材呈现明显发白或透底差异，说明板材表层状态已经影响压贴结果。此时继续用饰面纸或胶水硬扛，可能会把风险转移到批量生产阶段。

刨花板控本可以理解，材料成本本来就是制造端的重要变量。真正需要警惕的是，密度、施胶量、石蜡填充量和树皮比例的变化，会把成本差异转化为表面状态差异。压贴环节看到的发白、透底和光泽不均，很多时候只是这些差异被饰面纸放大后的结果。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
