同样温度压贴，为什么换板就不发白

同一批装饰纸，同一台压机，同样的温度和时间，压在一种基材上发白，换成另一种基材却恢复正常。车间里遇到这种情况，很多人第一反应会盯着温度、压力或纸张批次，但基材本身也可能是关键变量。

饰面压贴发白并不只由“温度不够”或“压力不稳”解释。胶水在纸张、板面和热压过程中的分布状态，会直接影响饰面层的透明度、浸润状态和最终外观。不同基材吸胶量不同，同样的上胶量和热压参数，未必能得到同样的压贴效果。

基材为什么会“吃胶”

压贴时，胶水并不是只停留在装饰纸和板面之间。板材表面有孔隙、纤维间隙和砂光形成的微观沟槽，这些结构会吸收一部分胶水。吸得多，留在界面用于成膜和浸润装饰纸的胶就可能变少。

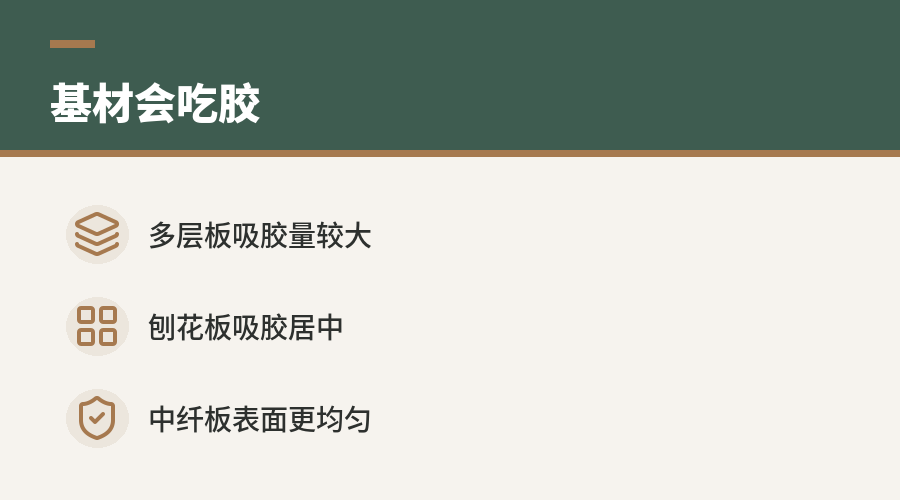

多层板、刨花板、中纤板的结构差异很明显。多层板由木皮层叠胶合而成，表层木纹孔隙、拼缝、砂光状态都会影响吸胶；刨花板表层由较细刨花铺装，但仍存在颗粒间孔隙；中纤板纤维更细密，表面经过砂光后通常更均匀。由此形成了常见的吸胶量排序：多层板大于刨花板，刨花板大于中纤板。

基材类型 / 表面结构特点 / 相对吸胶量 / 压贴发白风险关联
基材类型	表面结构特点	相对吸胶量	压贴发白风险关联
多层板	木皮纹理、拼接、层间结构影响明显	较大	更容易把胶“吃”进板面
刨花板	表层颗粒铺装，孔隙受铺装和砂光影响	中等	表层异常时风险上升
中纤板	纤维细密，表面相对均匀	较小	对同等上胶量更友好

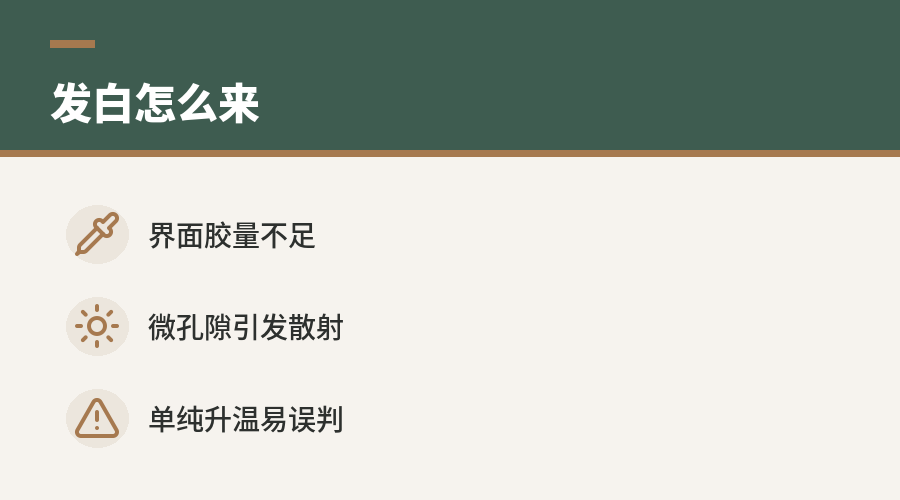

饰面压贴的理想状态，是胶水在热压中充分流动、浸润并形成连续胶层。如果基材吸胶过多，界面胶量不足，装饰纸局部可能出现浸润不充分。肉眼看到的“发白”，往往就来自这些局部缺胶、微孔隙或光线散射变化。

这类发白有时很容易误判。操作端看到的是同样温度下某张板发白，于是先调高温度或延长时间；但如果根因是基材吸胶过大，单纯调温可能只能局部改善，还可能带来纸面脆化、颜色变化或板面应力增加。同温同压不等于同样的胶层状态，基材吸胶量会改变实际界面条件。

多层板压贴时更容易出现这种矛盾。同样的胶量用于中纤板时足够，用在多层板上可能被板面吸走一部分，界面剩余胶量下降。工艺参数没有变，实际参与压贴成膜的胶量已经变了。

刨花板处在多层板和中纤板之间，但它的波动不能只看“板种”。刨花板表层铺装层、施胶量、砂光状态都会改变吸胶行为。表层越疏松、孔隙越开放，对胶水的吸收就越明显。

原文提到的“漏砂”就是典型风险点。砂光过度或砂光不均，可能破坏表层较致密的铺装层，让内部较粗、较松的颗粒暴露出来。这样的板面会更容易吸胶，压贴时界面胶量被消耗，发白概率随之上升。

刨花板表层施胶量偏低时，也会出现类似问题。表面结合状态不足，颗粒间隙更容易吸收胶水，板面平整度和压贴稳定性都会受影响。此时即使压机温度、压力看起来正常，饰面层仍可能出现局部发白。

“多层板吸胶量大于刨花板，刨花板大于中纤板”是一个重要规律，但现场不能把它当成唯一判断。板材表面平整度、砂光效果、表层密实度和含胶状态，都会让同类基材之间出现差异。同样叫刨花板，不同批次、不同砂光质量，压贴表现可能不一样。

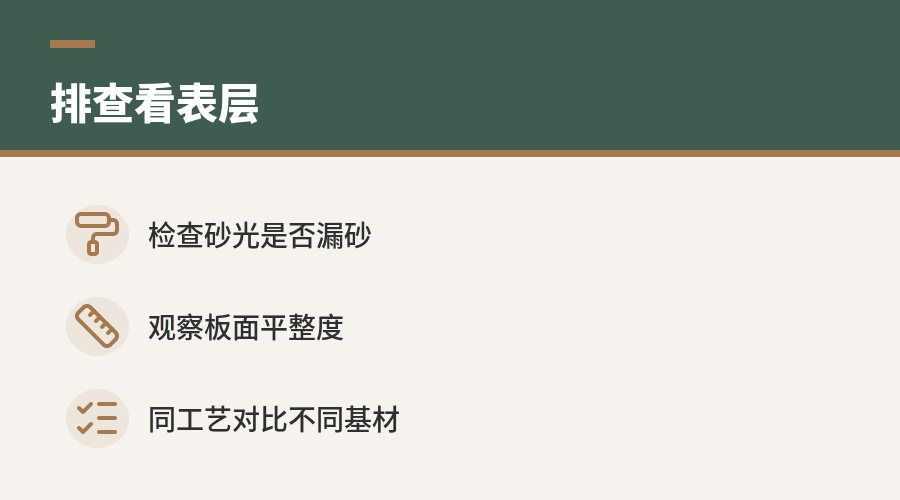

工艺排查时，基材和压贴参数应放在同一张表里看。若同一装饰纸、同一胶水、同一热压条件下，只有更换基材后发白消失，基材吸胶量就应进入重点排查项。若同一基材不同区域出现发白，则更要检查板面是否存在砂光不均、局部疏松或表层缺陷。

可按以下顺序做对比：

遇到因基材吸胶量导致的发白，解决方向不是简单套一个固定参数。核心是让装饰纸与板面之间保留足够、均匀的胶层。基材吸胶量越大，对上胶量、板面状态和热压窗口的要求越敏感。

多层板压贴时，通常要更关注板面砂光质量和吸胶补偿。刨花板则要重点看表层是否完整，特别是是否存在漏砂、表层施胶不足、局部疏松。中纤板表面相对细密，但也不能忽略砂光粉尘、表面污染或局部密度差异。

现场更有效的做法，是把“同一温度为什么有的板发白”转成“同一工艺下，哪种板把胶吸走了”。当基材吸胶量、表面平整度和砂光效果被一起纳入判断，发白问题才更容易从反复试温，转向可解释、可复现、可调整的工艺控制。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
