同一张薄中纤板，第一面压贴看起来正常，翻面压第二面时却鼓出大泡；把泡挑破，装饰纸和板面已经分离。现场容易先怀疑温度、压力、浸渍纸含胶量，但有一种原因常被忽略：板材表面太“亮”、太压光，胶水进不去。
这里的关键不在板芯强度，而在表层状态。薄中纤板如果没有经过双面砂光，或砂光不足，表面残留致密的压光层，会影响压贴时胶黏体系与板材表层的结合。第二面压贴时，这个问题更容易被放大，表现为粘合强度差、局部脱层、鼓泡。

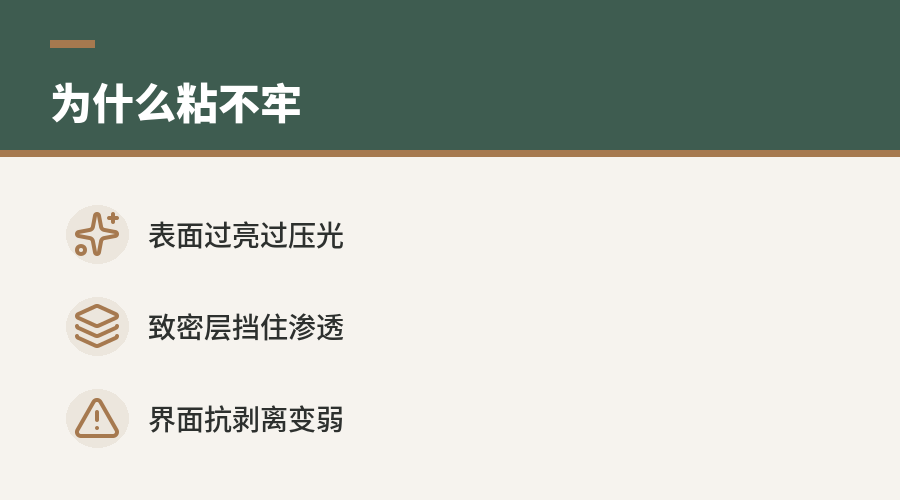

表面太光滑，为什么反而粘不牢
中纤板热压成型后，表面通常会形成相对致密的层。薄板在生产和搬运中更容易表现出“表面平、亮、硬”的视觉效果，但这种状态并不等于适合压贴。压贴时，胶水或浸渍纸中的树脂需要与板材表层形成有效接触，并有一定渗入和锚固。
如果表面过于压光，板面孔隙被压得更紧，树脂向表层渗透的通道减少。结果是胶层更多停留在界面上，受热、受压、排气不畅时，界面抗剥离能力不足。看起来平整的板面，可能正是粘接薄弱点。
这类问题在薄中纤板上更敏感。薄板厚度小，受热快，内部水汽和挥发物迁移路径短；当界面粘不住、气体又难以及时排出时，就容易在装饰纸与板面之间形成鼓泡。
双面砂光的作用，不只是“找平”
砂光常被理解为把板面磨平、控制厚度公差。对压贴来说，它还有一个更直接的作用：去除或削弱表面的致密压光层，让板面形成适合胶黏剂润湿和渗透的微观粗糙度。
未经双面砂光的薄中纤板，可能出现两类隐患：
| 表面状态 | 对压贴的影响 |
|---|---|
| 表面过亮、过密实 | 胶水渗透能力下降，界面结合偏弱 |
| 两面处理不一致 | 第一面和第二面压贴表现不同，第二面更容易暴露问题 |
| 局部砂光不足 | 局部粘合不均，形成点状或片状起泡风险 |
双面砂光的价值在于让两面表层状态更接近。对于需要双面分次压贴的薄板，这一点尤其重要，因为第二面压贴时，板材已经经历过一次热压，含水状态、内应力和表面状态都可能发生变化。

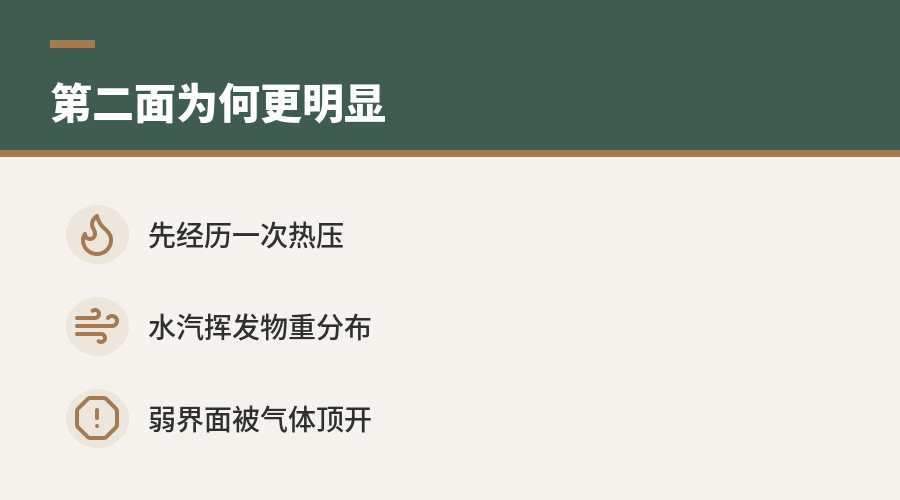

为什么常在“第二面”冒出来
第一面压贴后，板材经历了加热、加压和冷却。薄中纤板受热后，板内水分和可挥发物会重新分布；再压第二面时，另一侧装饰纸与板面之间如果粘接基础本来就弱，气体更容易把界面顶开。
这时出现的泡，往往不是简单的小针孔。现场可能看到较大的鼓包，挑破后能看到装饰纸和板材表层分离。若板材本身表层结合强度也偏弱，还可能出现板面被带起、表层撕裂的情况；若主要是界面粘接差，则泡破后更像装饰纸与板面脱开。
判断时可以把起泡位置打开观察：
- 泡破后露出完整板面：更偏向装饰纸与板面界面粘合不足。
- 板面纤维被带起：可能涉及板材表层强度，同时要查基材质量。
- 起泡集中在某一批薄板或某一面：应重点检查砂光状态和板面压光程度。
- 同工艺下厚板正常、薄板频繁起泡：薄板表面处理差异的可能性上升。

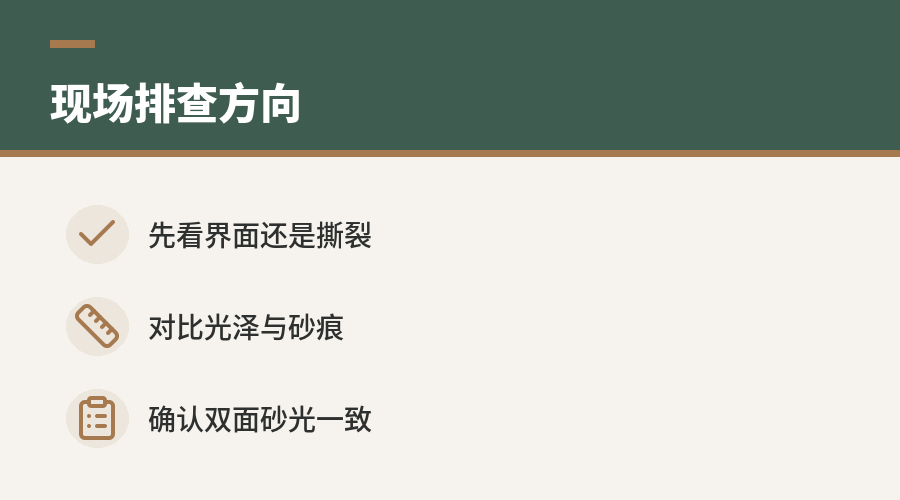

现场怎么把问题查实
最直接的线索是板面手感和光泽。未充分砂光的薄中纤板，板面可能偏亮、发滑，吸水或吸胶反应较慢；合适的砂光面通常不会像压光面那样“镜面感”明显。现场可把异常板与正常板放在一起对比同一面的光泽、触感和粉尘状态。
还可以看两面的差异。双面分次压贴时，如果某一面明显更亮、更滑，第二面起泡又集中发生，就要把砂光一致性列为重点排查项。很多时候，温度和压力调整只能缓解，不能根除表面不适合粘接带来的界面问题。
排查顺序可按以下逻辑进行：
- 先确认起泡是界面脱开，还是板材表层被拉裂。
- 对比起泡批次与正常批次的板面光泽和砂光痕迹。
- 检查薄板是否双面砂光，以及两面砂光是否均匀。
- 在相同压贴条件下试压砂光充分的板材，看起泡是否明显减少。
- 若更换基材后问题消失，说明工艺参数之外，板面状态是关键变量。
解决方向：让胶水“抓得住”板面
对这类问题，核心不是盲目加压或升温。压力过高可能进一步压实界面，温度过高也可能加剧水汽释放和鼓泡。更稳妥的方向是先把板材表层处理到适合压贴的状态。
可控做法包括：
- 选用经过双面砂光的薄中纤板。
- 避免使用表面明显压光、发亮、发滑的基材直接压贴。
- 对疑似砂光不足的薄板，先做小批量试压验证。
- 保持两面砂光状态一致，减少第一面和第二面压贴差异。
- 将起泡样板剖开留样，区分界面脱胶与板材表层破坏。
薄中纤板压贴起泡，很多时候不是“纸不好压”，而是板面没有给胶水留下足够的渗透和锚固空间。 双面砂光把表面的致密层打开，能让压贴界面更稳定，也让后续温度、压力、时间等参数调整有基础。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
