同一张密度板，第一面压得很平，翻过来压第二面却冒出一个大泡。把泡刺破后，装饰纸像被掀开一样，下面直接露出板面。这类现象看起来像“压机排气不好”，但在不少案例里，真正的薄弱点在装饰纸与板材之间的胶层。

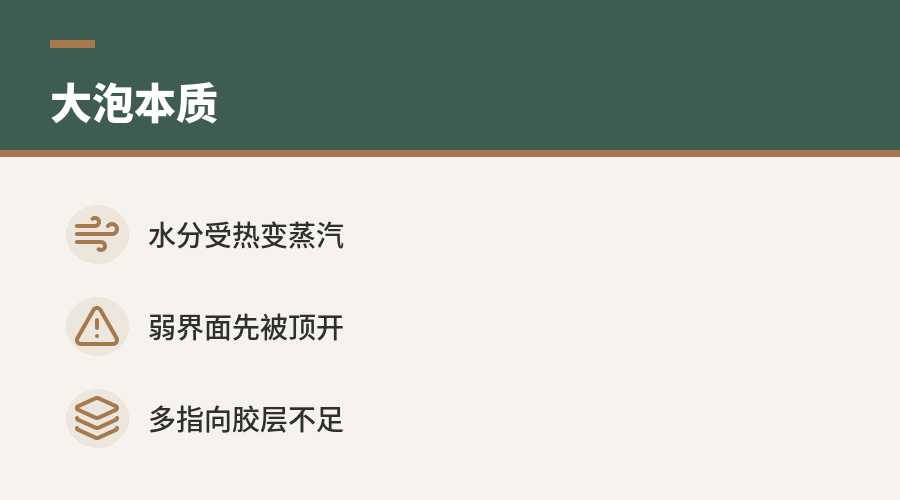

大泡从哪里来
热压时，板材、浸胶纸和胶层中的水分会受热变成水蒸气。正常情况下，胶层在压力和温度作用下完成流动、润湿、固化，装饰纸被压紧在板面上，水蒸气不容易把界面顶开。
如果浸胶纸背面上胶量过小，胶层可能出现不连续、偏薄或局部“干点”。这些区域的粘合强度低，遇到热压中的水蒸气压力，就容易先被顶开。大泡的本质，往往是界面粘合力小于局部蒸汽压力。
胶量少，不只是“少一点胶”
浸胶纸背面的胶并不是简单的填充物，它承担着润湿板面、填平微小粗糙、形成固化胶膜的作用。密度板表面由木纤维和胶黏剂组成，有一定吸收性和微孔结构，胶量不足时，树脂可能被板面吸走一部分，留在界面的有效胶膜变薄。
压贴时，薄弱区域会先产生微小脱离。一旦出现缝隙，水蒸气会沿界面扩展，把装饰纸继续顶起，最后形成肉眼可见的大泡。泡被戳破后，如果能看到比较完整的板面，而不是板材内部被撕裂，说明问题更接近“纸板分离”，不是板材本体分层。
混合胶和纯脲醛树脂的风险
浸胶装饰纸常见体系与三聚氰胺树脂有关，其固化后表面硬度、耐热性和耐水性更适合饰面板使用。若背面使用混合胶，或直接使用纯脲醛树脂，胶层性能可能发生变化。这里的关键不是某一种胶一定不能用，而是它是否能在对应热压条件下形成足够稳定的界面强度。
| 情况 | 可能出现的界面问题 | 压贴表现 |
|---|---|---|
| 背面上胶量过小 | 有效胶膜薄，局部润湿不足 | 起泡、纸板分离 |
| 混合胶比例不稳定 | 固化速度、流动性和相容性波动 | 同批次波动大，泡点不规律 |
| 使用纯脲醛树脂 | 耐热、耐湿和界面稳定性可能弱于三聚氰胺体系 | 热压时更容易被蒸汽顶开 |
脲醛树脂在木质板材制造中很常见，但用于装饰纸背面压贴时，需要考虑热压温度、含水率、固化速度和饰面体系的匹配。如果胶层在热压窗口内没有形成足够粘合强度，水蒸气就会优先攻击这个界面。
为什么第二面更容易暴露问题
双面分次压贴时，第一面已经形成相对致密的饰面层。第二面再受热时，板材内部水分迁移路径发生变化，水蒸气更容易在局部界面处积聚压力。若第二面的装饰纸背胶不足，或胶种本身粘合强度偏低，大泡就会集中出现在第二次热压后。
这并不意味着所有第二面起泡都由胶造成。板材含水率、热压温度、压力曲线、排气节奏都会参与影响。但如果气泡被打开后呈现“装饰纸与板面干净分离”，背胶问题就应被优先排查。

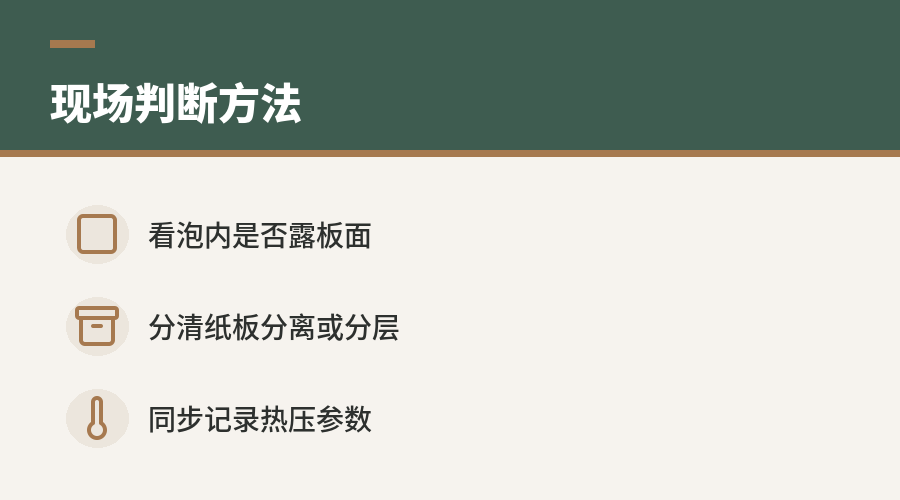

现场判断看三个位置
判断这种大泡，不能只看表面鼓包大小，更要看泡破后的断面和分离界面。
-
看泡内露出的是什么
如果露出的是完整板面，装饰纸背面也比较干净，多指向纸板界面粘合不足。
如果纸背带起大量木纤维，可能涉及板材表层强度或内部结合问题。 -
看背胶是否均匀
浸胶纸背面若有发花、局部发干、光泽不一致，可能意味着上胶不均或胶量偏低。
同一批纸边部和中部也应对比，边部更容易出现涂布波动。 -
看起泡是否随纸批次变化
如果换板材、换压机参数后仍反复出现，而换装饰纸批次后明显变化，纸张背胶和胶种匹配就更可疑。
控制重点不在“多压一会儿”
遇到这类大泡，单纯提高压力或延长热压时间不一定有效。界面本身胶膜不足时，压机只能暂时压平，水蒸气仍可能在薄弱处扩展。过度提高温度还可能增加蒸汽压力，使泡更快出现。

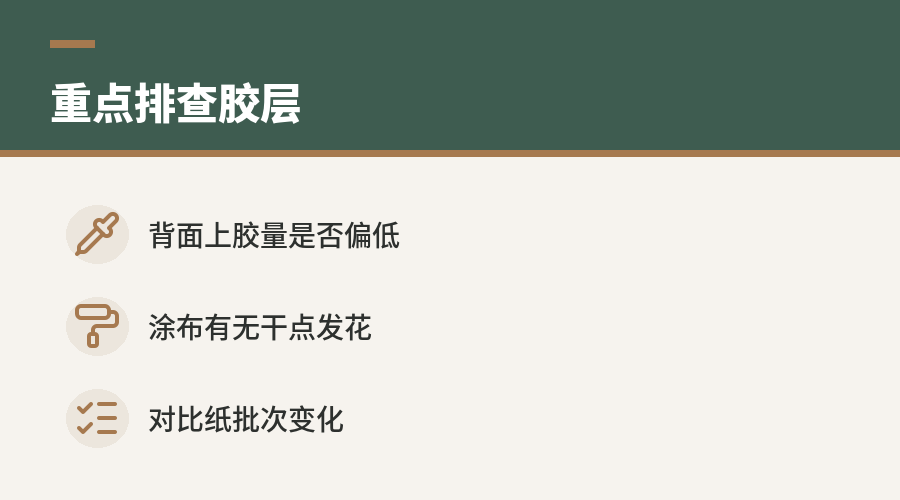

更稳妥的做法是把控制点前移到浸胶纸背面胶层：
- 按供应商和工艺要求确认背面上胶量，避免低于工艺窗口；
- 检查背胶涂布均匀性，重点看局部干点、边中差异和批次波动；
- 谨慎使用混合胶或纯脲醛树脂，先做小批量压贴验证；
- 将起泡样板剖开，区分纸板分离、板材分层和表面污染；
- 同步记录板材含水率、热压温度、压力和时间，避免把所有原因都归到压机。
当装饰纸背面胶量不足，或胶种与热压体系匹配不好时，压贴过程中的水蒸气会把最弱的界面顶开。大泡不是单纯的表面缺陷，它暴露的是胶层强度、固化状态和材料匹配之间的失衡。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
