一张薄密度板，第一面贴三胺纸时看起来很平整；翻面再压第二面，刚出热压机也许还正常，冷却一会儿却鼓起一个大泡，严重时板芯被撑开，像“爆板”。现场常先怀疑纸、胶或温度，但有一个更基础的原因容易被忽略：第一面已经被三胺纸封住，板内水分在第二次受热时更难找到出口。
这个问题多出现在双面分次压贴，尤其是薄板分面压贴的工况中。一次双面压贴时，两侧同时受热、同时成型；分次压贴时，板材经历两轮加热和压力变化，水分迁移路径也发生了变化。
第一面贴好后，板材不再“透气”
密度板是木质纤维板，内部存在细小孔隙，会吸收并保存一定水分。热压时，板内水分受热形成水蒸气，压力升高后会向阻力较小的位置迁移。未贴面的板材，两侧表面相对开放，水蒸气还有机会从板面释放。
第一面贴上三胺浸渍纸后，情况变了。三胺纸经过热压固化后形成较致密的装饰层，表面透气性明显降低。第二面再进热压机时，板材的一侧已经被封闭，水蒸气更集中地向未封闭或结合薄弱的位置移动。
如果板材含水率偏高，第二次受热产生的水蒸气更多。此时水蒸气排不出去，就会在板芯、板面与纸层之间形成局部压力。压力超过层间结合力时，就表现为鼓泡、脱层，严重时板芯被撑裂。

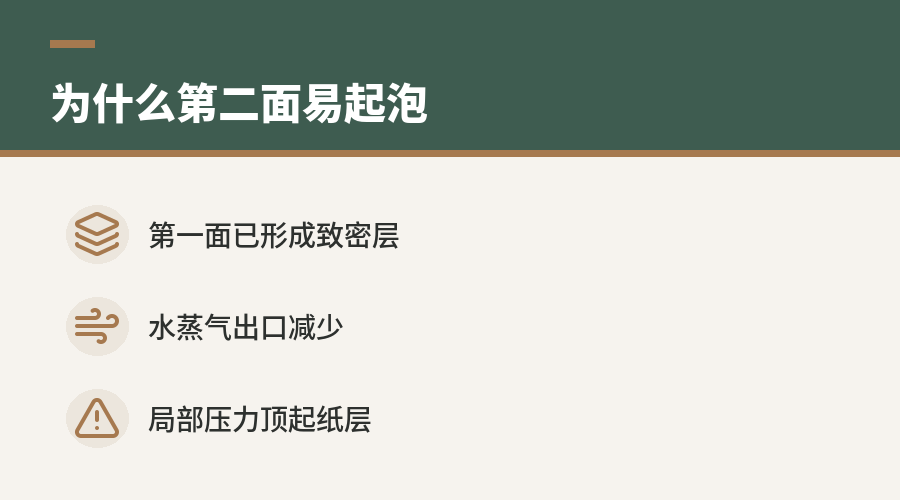

为什么偏偏是第二面更容易出问题
分次压贴的关键差异在于“第一面改变了板材状态”。第一面热压后，板材已经经历过一次升温、受压和冷却，表面结构被装饰层封闭，内部含水分布也可能不再均匀。第二次热压并不是简单重复第一次，而是在一个更封闭的体系中继续加热。
第二面压贴时，热量从新贴面一侧进入，板芯水分再次汽化。第一面装饰层阻挡了部分排汽通道，水蒸气只能向第二面纸层下方、板边或局部疏松位置聚集。若升温快、压力释放不匹配，局部蒸汽压更容易瞬间顶起装饰纸。
这也是为什么同一批板，第一面压贴正常，第二面却频繁出现大泡。问题并不一定来自第二面的三胺纸本身，而是第二次热压时板内水蒸气的排出条件已经变差。

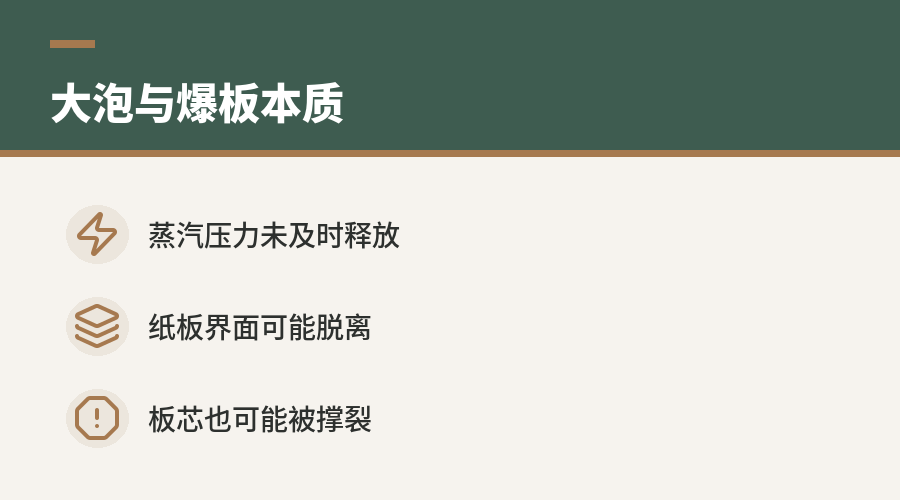

大泡和爆板，背后是同一种压力失衡
现场看到的缺陷常有两类。一类是三胺纸与密度板表面分离，鼓起一个较大的泡，挑破后能看到板面。另一类是板材内部被撑开，板芯出现分层，俗称爆板。
两者位置不同，但共同点是内部蒸汽压力没有被及时释放。若板面胶合层或纸层结合较弱，水蒸气会顶开装饰纸；若板芯内部结合力较弱，水蒸气可能沿纤维层间撑裂。薄板因厚度小、热量传导快，第二次受热时温度变化更迅速，现场更容易观察到这类问题。
可以用一个简单对比理解：
| 状态 | 水蒸气出口 | 风险表现 |
|---|---|---|
| 未贴面板材首次热压 | 两面相对开放，边部也可排汽 | 风险相对低 |
| 第一面已贴三胺纸后再压第二面 | 一面被封闭，排汽路径减少 | 第二面鼓泡、纸板分离、板芯分层 |
含水率偏高时，热压会把隐患放大
密度板含水率不是一个孤立指标，它会直接影响热压中的蒸汽量。含水率越高，受热后产生的水蒸气越多；当一面已封闭，水蒸气没有足够通道释放，就更容易形成局部高压。第二面频繁起泡，往往与板材进机前水分状态有关。
这类缺陷还有一个特点：它可能不是每张都发生，而是集中在含水偏高、存放受潮、批次波动较大的板材上。同样的热压参数下，有的板正常，有的板起泡，原因可能就在板内水分差异。若只调纸张或更换压贴面材，容易绕开真正的触发点。
判断时不能只看表面是否干燥。密度板表面摸起来干，并不代表内部水分合适；经过存放、堆垛、环境湿度变化后，板芯含水状态可能和表面不同。分次压贴时，这种内部水分差异会在第二次热压中被放大。

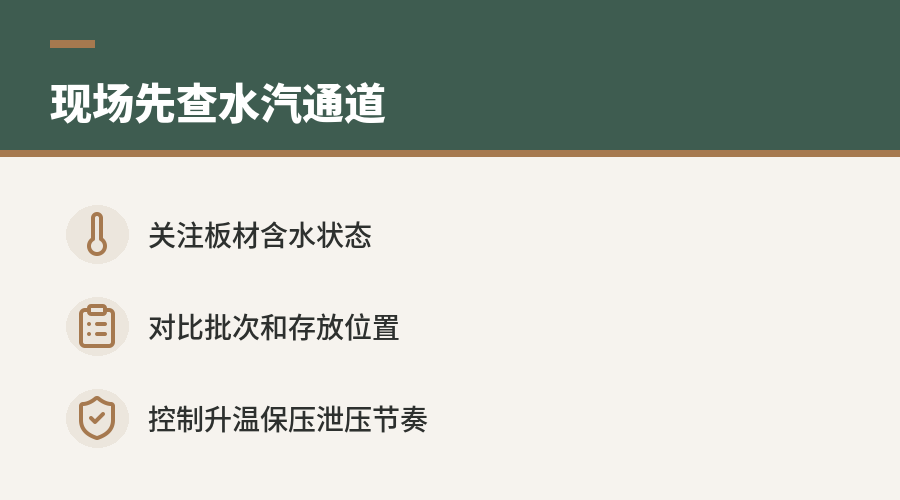

现场排查应先看“水汽通道”
遇到第二面大面积鼓泡，可先把问题拆成三个方向：板材含水是否偏高，第一面是否已形成致密封闭层，第二次热压时水汽是否有释放路径。若鼓泡挑开后板面完整，多偏向纸板界面被顶开；若板芯跟着裂开，则说明内部层间也参与失效。
排查顺序可以更接近工艺逻辑：
- 查看缺陷是否主要出现在第二面，而第一面较少发生。
- 对比同批板不同存放位置、不同批次板的起泡概率。
- 观察鼓泡位置，是集中在板中部、边部，还是局部区域。
- 切开缺陷部位，看是纸层脱离，还是板芯分层。
如果缺陷集中在第二面、泡体较大、内部有明显蒸汽顶胀痕迹，就应重点怀疑水分和排汽条件。第二面起泡的核心不是“第二面天生难压”，而是第一面封闭后，板内水蒸气的出路变少。
工艺控制的重点是减少被困水汽
解决这类问题，思路不是单纯加大压力。压力能让纸面短时间贴合，但无法让过量水蒸气消失；压力释放后，残余蒸汽仍可能顶起薄弱位置。对分次压贴来说，控制板材进机前状态更关键。
可控点主要包括板材含水稳定、存放防潮、压贴前批次筛查，以及避免受潮板直接进入第二面热压。若条件允许，减少分次压贴、采用适合厚度和设备能力的双面同步压贴，也能降低一面先封闭带来的排汽阻力。
热压参数同样要围绕水汽迁移来理解。升温、保压和泄压节奏会影响蒸汽形成与释放；参数过急时，板内水分来不及迁移，就更容易在局部积压。真正有效的控制，是让板内水分在进入热压前处于稳定范围，并让热压过程不制造突然的蒸汽压力峰值。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
