凹凸芯板建模，先看这4个尺寸

一扇柜门在效果图里看着“有层次”，落到SU建模时却常卡在一个问题：凹凸芯板到底该凸多少、线条留多宽？如果尺寸随手画，门型很容易变得笨重，或者凹凸关系在渲染里几乎看不出来。

凹凸造型芯板的建模，核心并不复杂。它主要依靠几条连续的轮廓线形成高低变化，常见参考参数包括：边框约6公分，叠线约4公分，凹凸造型宽度约3公分，凸起高度约1公分。

先分清：边框、叠线和凹凸面不是一回事

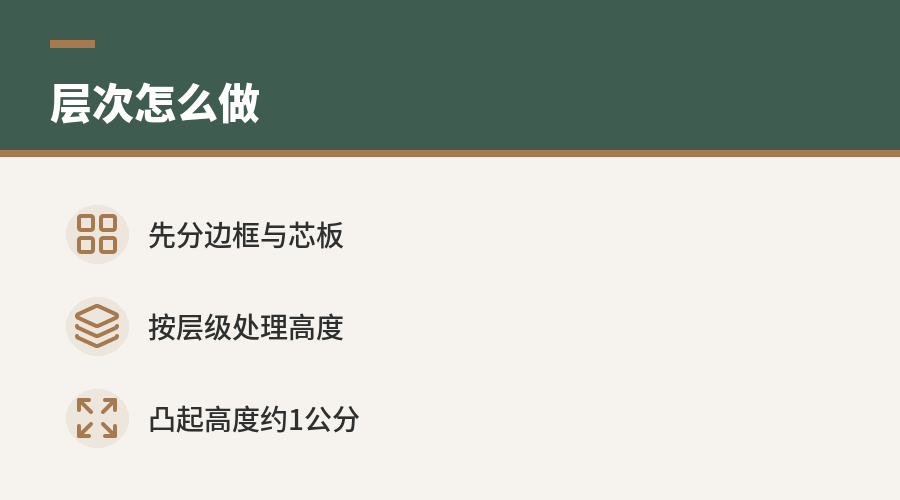

芯板门型通常由外侧边框、内侧叠线和中间芯板区域组成。边框决定门型的整体骨架，叠线负责从边框过渡到芯板，凹凸面则是在芯板区域内做高低变化。

在建模时，如果把这三部分混在一起处理，后续推拉厚度、倒角或调整比例都会变得混乱。更稳妥的做法是先画平面轮廓，再按层级分别处理高度关系。这样即使后期改门板尺寸，也能判断哪些线跟着变化，哪些尺寸应保持相对稳定。

常见参考尺寸可整理为：

边框约6公分，是凹凸芯板门型里常见的基础参考。它提供了足够的视觉边界，让门板不会只剩中间造型抢眼。边框过窄时，凹凸芯板会显得压迫边缘；边框过宽时，中间芯板面积会被挤小，门型比例可能偏厚重。

在SU中建模时，边框通常先作为固定轮廓画出。门板外轮廓确定后，向内偏移约6公分，可以得到芯板造型的外侧控制线。这一步相当于先把门型的“框”定住，后面的叠线和凹凸面都在这个范围内继续细分。

这里的6公分并非强制标准，而是设计和建模中常用的参考值。具体是否调整，要看门板尺寸、风格语言和厂家工艺习惯。小门板上边框过宽会显得拥挤，大门板上边框过窄则可能支撑感不足。

叠线约4公分，常位于边框内侧，是边框与芯板之间的过渡带。它的作用不是单纯装饰，而是让视觉从外框逐步转入中间凹凸区域。没有叠线，边框与芯板之间容易显得生硬；叠线太宽，芯板主体又会被压缩。

SU建模时，叠线可以通过继续向内偏移约4公分来确定。画出这一圈线后，门型就从“外框”进入“内芯”范围。后续推拉或调整高低时，叠线可以作为高度变化的分界。

叠线宽度还会影响造型的精细程度。4公分的参考值通常能让线条有存在感，同时不至于占用过多芯板面积。对于极简门型，叠线可能会弱化；对于线条感更强的门型，叠线则可能成为重点表达部位。

凹凸造型宽度约3公分，指的是芯板内部用于形成高低变化的造型带宽。它通常不是整块芯板都凸起，而是在芯板区域内设置一圈或几圈线条，通过面与面之间的高度差产生层次。

这个尺寸如果过小，建模时虽然能画出来，但在效果图中可能不明显。尤其在远景视角或材质纹理较强时，细窄的凹凸带容易被弱化。宽度过大则会让芯板中心区域变小，门板看起来线条偏粗。

在SU里，可以先在芯板区域内偏移出约3公分的造型带，再根据设计意图决定哪一面凸起、哪一面保持原高度。凹凸造型的本质，是用连续闭合线控制不同面的高度。线画得准确，推拉关系才不会乱。

凸起高度约1公分，是凹凸芯板常见的立体参考。这个高度看起来不大，但在门板表面已经足以形成阴影和明暗变化。尤其在柜门正面，1公分的高差能让造型被识别出来，同时不会显得过于突兀。

如果凸起高度设置过高，门型会更强烈，但也可能带来视觉厚重感。若高度过低，模型在正视角下可能接近平板，只有侧光或近距离观察才看得出变化。1公分常作为一个相对克制的起点，再根据门型风格微调。

SU操作中，这一步通常通过“推/拉”完成。选中需要凸起的面，向外推拉约1公分；需要内凹的面则保持原位或向内处理。关键是所有相邻面之间要形成清晰边界，否则渲染时边线和阴影会不稳定。

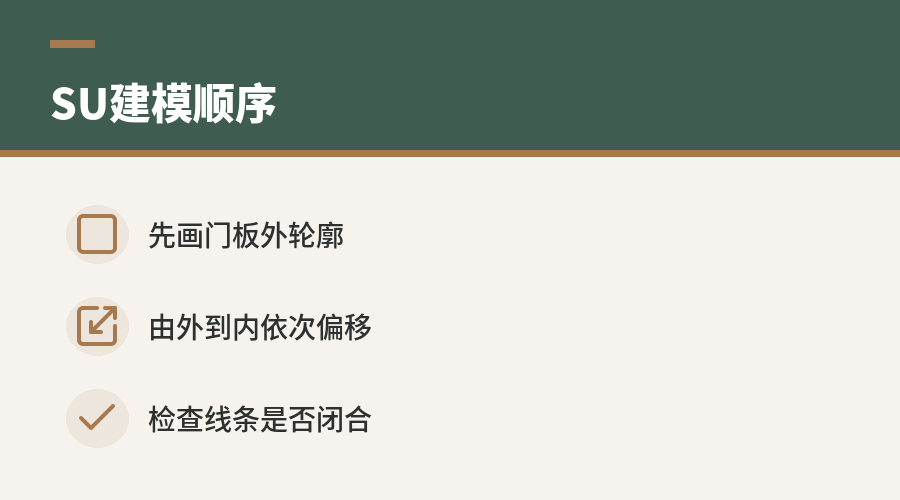

凹凸芯板建模可以按“由外到内”的顺序处理。先画门板外轮廓，再依次偏移边框、叠线、凹凸造型带，最后用推拉形成高度差。这样做的好处是每一圈线都有明确用途，不容易出现多余线段。

一个常见建模流程可以概括为：

如果某一圈线没有闭合，SU可能无法生成独立面。没有独立面，就不能准确推拉出凹凸关系。很多建模问题并不出在高度，而是出在线段交接处没有真正形成面。

边框6公分、叠线4公分、凹凸宽度3公分、凸起1公分，这组参数更适合作为建模起点。它能帮助设计师快速搭出一个比例正常、层次清楚的凹凸芯板门型。后续再根据门板大小、整体风格和实际生产要求调整。

同样的1公分凸起，放在小门板和大门板上的视觉感受不同。同样的3公分造型宽度，在窄柜门上可能偏重，在大面积护墙板上可能偏细。参数的意义在于建立参照，而不是替代设计判断。

对SU建模而言，最关键的是把这些尺寸转化为清晰的线面关系。边框控制骨架，叠线控制过渡，凹凸宽度控制造型带，凸起高度控制立体感。只要这四个尺寸先定准，凹凸芯板的建模就会从“凭感觉画”变成“按层级搭”。
