素色纸发丝胶印，先查预固化度

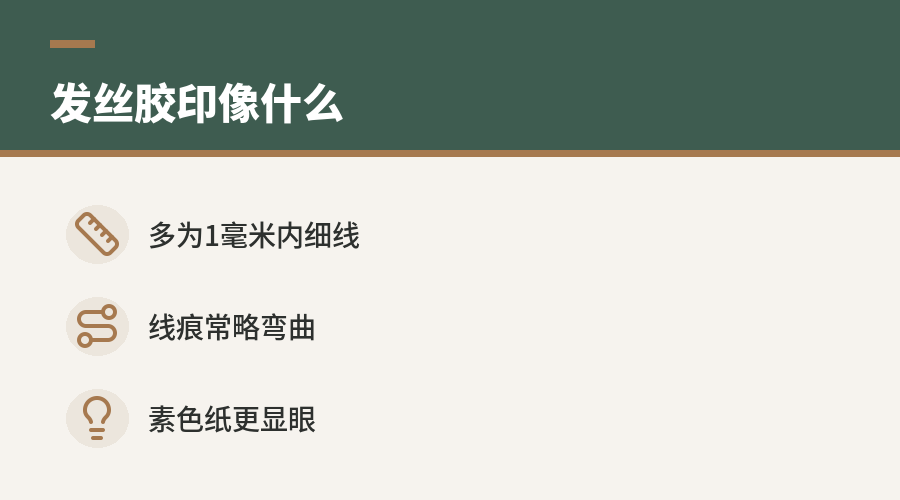

一张素色压贴板下线后，表面突然出现几条细细的弯曲线痕。它看起来像纸面裂开，手摸却没有明显开口；长度短的约5到10厘米，长的可到20到30厘米，宽度多在1毫米以内。问题最容易出现在素色纸上，因为没有木纹、石纹去“打散”视觉，细小线痕会被直接放大。

这类痕迹常被称为发丝胶印痕。它不一定是真正的装饰纸开裂，更常见的解释是：热压成型后，浸胶纸与基材在降温收缩阶段变形不同步，局部产生细小起皱或胶层印痕。在改善顺序上，可优先尝试提高浸胶纸的预固化度，用更稳定的胶层状态降低冷却收缩时的起皱风险。

发丝胶印痕为什么像“裂纹”

素色纸压贴后的发丝胶印痕，通常呈细线状、略弯曲，和笔直划伤、砂粒压痕并不完全相同。它有时像表面被拉开，但实际观察可能没有贯穿性裂口，更多表现为光泽、颜色或胶层厚薄的局部差异。

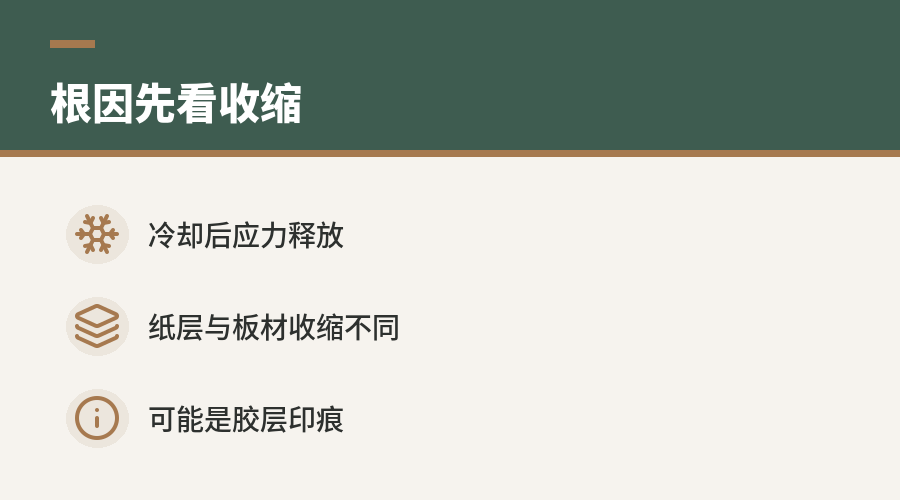

这种“像裂又不是裂”的状态，和热压后的应力释放有关。浸胶纸经过高温、高压与板材结合，离开压机后温度下降，材料开始收缩。若纸层、胶层和板材的收缩节奏不一致，薄弱区域就可能形成细小褶皱或胶印线。

素色纸对这类缺陷更敏感。木纹纸即便有轻微线痕，纹理变化可能掩盖一部分；素色纸表面连续、均一，任何局部折光变化都会更明显。

压贴结构里，浸胶纸和板材不是同一种材料。浸胶纸含有纸纤维、填料和树脂，板材则由木质纤维或刨花与胶黏剂压制而成，两者受热膨胀和冷却收缩的行为不同。

原始问题中提到一个关键判断：浸胶纸的膨胀通常大于板材。热压时纸层处于受热膨胀和树脂流动状态，成型后进入降温阶段，纸层想收缩，板材对它形成约束。约束不均匀时，局部应力可能通过微皱、线状胶印的形式释放出来。

这也是为什么发丝胶印痕不一定只看压机表面或钢板清洁。设备状态当然会影响外观，但这类细小弯曲线痕，往往还要回到浸胶纸本身的热稳定性和胶层固化状态上分析。

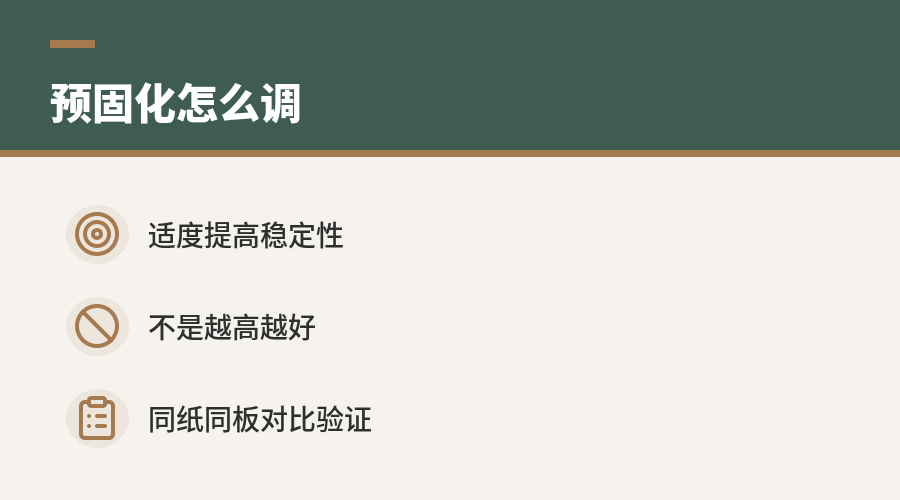

浸胶纸在进入压贴前，树脂并不是完全固化状态。预固化度可以理解为浸胶纸在浸胶、干燥后，树脂已经反应到什么程度。预固化度偏低时，热压中树脂流动性较强，纸层在受热、受压、降温过程中更容易发生局部位移或变形。

适当提高预固化度，等于让浸胶纸在压贴前具备更高的尺寸稳定性。热压后冷却时，纸层的自由收缩和局部褶皱倾向会降低，发丝状胶印痕出现的概率也可能随之下降。它并不是“把胶烘得越熟越好”，而是在可压贴、可流平、可结合的范围内提高稳定性。

调预固化度的价值在于，它直接作用于缺陷形成链条中的关键环节：冷却收缩。相比只在压贴压力、温度、时间上反复试探，先检查浸胶纸状态，往往更接近这类问题的材料根因。

预固化度过低，可能增加热压后冷却起皱风险；但预固化度过高，也会带来新的问题。树脂反应过深后，压贴时流动和润湿能力下降，可能影响胶层铺展、表面饱满度和纸板结合。

因此，改善发丝胶印痕时，工艺方向可以是“逐步提高”，而不是一次性大幅改变。浸胶线可从干燥条件、纸张出线状态、挥发分与树脂反应状态等方面排查，压贴端则观察表面线痕是否减少、是否出现新的干斑、麻点或结合异常。

一个简化的判断表如下：

判断预固化度是否有效，最好控制变量。用同一批基材、同一压贴钢板、相近压贴参数，对不同预固化状态的素色浸胶纸进行对比，观察发丝胶印痕的数量、长度和分布变化。若线痕随预固化度提高而减少，说明冷却收缩起皱这一链条成立的可能性较高。

观察时不宜只看刚出压机的板面。部分线痕在板材温度下降、应力继续释放后更明显，因此可在冷却后再复检一次。素色板还应在稳定光源下从不同角度查看，因为发丝胶印痕常表现为折光差异，正视时可能不明显，斜视时更容易发现。

记录方式可以保持简单但连续：

发丝胶印痕与浸胶纸灰分、纸张均匀性、压贴工艺、冷却堆放状态等因素都有关系。预固化度是优先排查项之一，因为它和纸层冷却收缩稳定性直接相关，但它不能覆盖所有线状缺陷。

如果提高预固化度后，线痕没有变化，就应继续区分是否为异物压痕、钢板伤痕、纸面折伤、基材局部不平或压贴参数不匹配。不同缺陷的形态有差别：设备划伤往往位置固定，异物压痕可能有点状源头，纸面折伤可能沿纸张运行方向重复出现。

对素色纸压贴来说，改善思路应从“看见一条线”转为“判断这条线怎么形成”。当线痕细小、弯曲、像裂纹但不贯穿，并且在冷却后更突出时，优先检查浸胶纸预固化度，是一个更贴近材料收缩机理的起点。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
