素色纸发丝胶印，别只怪压贴

一张素色饰面板下线后，表面出现几条细细的弯曲线痕。长度短的约5到10厘米，长的能到20到30厘米；宽度通常在1毫米以内，看上去像头发丝放大后的痕迹。很多人第一反应是“纸裂了”，但现场检查常会发现：表面并没有真正开裂，更多是胶层、纸层与基材在热压冷却后留下的细微印痕。

这类缺陷在素色纸上更容易被看见。木纹纸、石纹纸有图案遮蔽，轻微线痕可能被纹理“吃掉”；素色纸颜色均匀，任何局部光泽、色差、胶层流动痕都会被放大。判断它的关键，不是只看压贴机压力和温度，而是把装饰原纸与浸胶工艺放在一起分析。

它像裂纹，但本质常是“胶印痕”

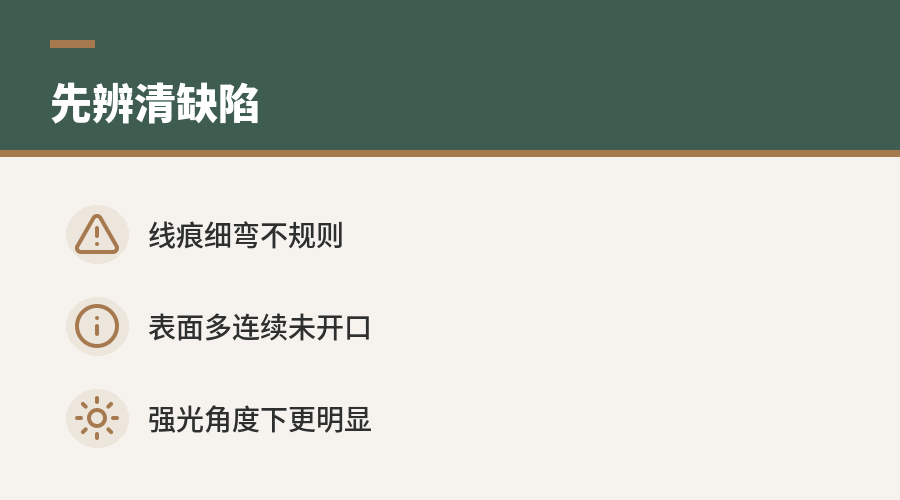

发丝胶印痕的典型外观，是细小、弯曲、不规则的线状痕迹。它可能单条出现，也可能一张板上出现多条；有些在正面强光下更明显，换一个观察角度又变弱。这说明它往往与表面光泽、树脂分布、局部应力释放有关。

真正的纸裂通常会有纤维断裂、开口、透底或连续破坏痕迹。发丝胶印痕则多表现为表面连续但局部“印出来”的线条，手感未必明显。把它误判为单纯开裂，会把排查方向带偏。

在生产分析中，若只盯着压贴环节，很容易得出“压力不稳”“模板不洁”“钢板有伤”的结论。它们当然可能造成线痕，但素色纸发丝胶印痕还有一个更隐蔽的来源：装饰纸与基材在热压前后发生不同步变形。

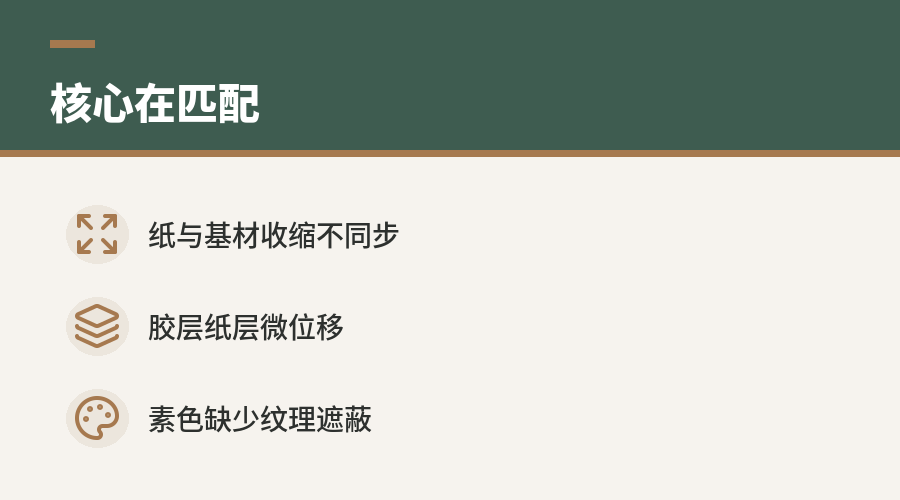

装饰纸经过浸胶后，纸纤维、树脂和填料共同参与热压成型。热压时，浸胶纸受热、受压、树脂流动并固化；板材基材也会受热产生尺寸变化。两者不是同一种材料，膨胀和收缩规律并不完全一致。

现场经验中，浸胶纸的膨胀往往大于板材。热压成型后，板材从高温状态逐步冷却，纸层和基材的收缩节奏不同。如果局部应力不能均匀释放，就可能在表面形成细小弯曲的胶印痕。

这个过程不一定会把纸拉裂。更常见的情况是，树脂层或纸层局部发生微小位移、堆积、回弹差异，最终在素色表面留下线状视觉痕迹。发丝胶印痕的底层逻辑，是材料体系之间的尺寸变化不匹配。

装饰纸灰分，主要来自纸张中的无机填料。灰分会影响纸张的遮盖性、吸胶性、尺寸稳定性和压贴后的表面表现。灰分变化并不只是“多一点少一点”的配方问题，它会改变纸在浸胶和热压中的响应方式。

对素色纸而言，灰分影响尤其敏感。素色纸没有复杂纹理遮盖，纸面均匀性、树脂渗透均匀性、局部收缩差异都会直接暴露在表面。灰分配比或分布不合适时，纸张局部吸胶、树脂停留、热压后的应力释放可能出现差异。

可以把灰分理解为影响纸层“骨架”和“吸胶行为”的因素之一。它既关系到原纸本身，也会改变后续浸胶效果。生产排查时，如果只说“浸胶不好”，却不看原纸灰分和配方，可能漏掉源头变量。

浸胶工艺中的预固化度，反映树脂在浸胶纸进入压贴前已经反应到什么程度。预固化度偏低，树脂在热压时流动性较强，可能出现局部胶层流动、富集或印痕；预固化度偏高，树脂流动和再分布能力下降，纸层应力释放也会变得不同。

发丝胶印痕与预固化度有关，原因在于它直接影响热压时树脂的“可调节空间”。热压阶段并不是简单把纸压到板上，而是树脂继续反应、铺展、固化并形成界面的过程。预固化度不同，纸层在热和压力下的跟随能力不同。

预固化度还会与原纸灰分产生耦合。相同浸胶参数下，不同灰分的纸吸胶和树脂分布未必一致；相同灰分的纸，预固化度不同也可能表现出不同线痕风险。单独看某一个指标，常常解释不了整批缺陷。

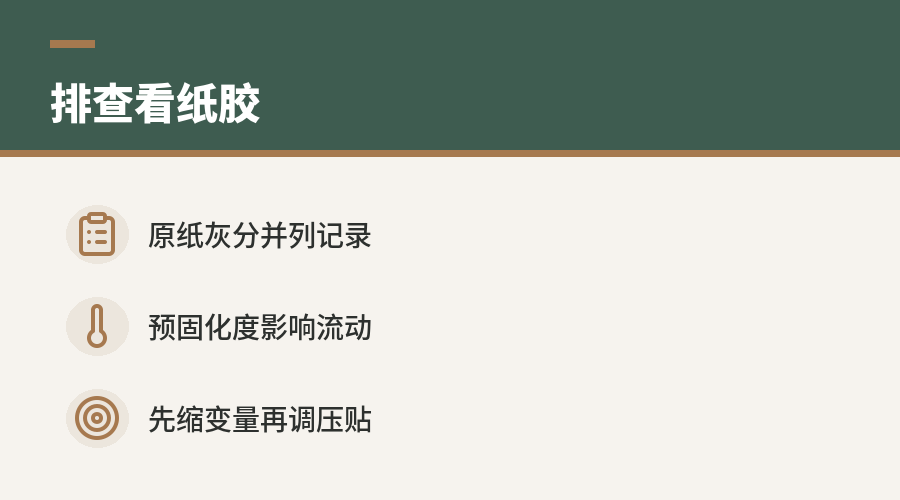

素色纸发丝胶印痕的分析，至少应把原纸配方和浸胶工艺参数并列记录。这样做不是为了增加流程，而是为了避免把一个系统问题拆成互不相关的零散判断。

更有效的做法，是按批次建立对应关系：同一批原纸、同一套浸胶参数、同一压贴条件下，缺陷出现在哪些板面、哪些颜色、哪些位置。若换纸后问题变化明显，原纸因素权重上升；若同纸不同预固化度表现不同，浸胶工艺权重上升。

改善发丝胶印痕，不能一上来就大幅调整压贴参数。压贴参数变化会同时影响光泽、附着、耐磨、板面平整度，容易把问题变复杂。更稳妥的路径，是先确认缺陷是否随原纸批次、灰分差异或浸胶预固化度变化而变化。

可按以下顺序做小范围验证：

素色纸发丝胶印痕的难点，在于它看起来像一个表面小缺陷，实际牵涉原纸配方、树脂状态和热压冷却后的尺寸匹配。把灰分与预固化度同时纳入分析，才能解释为什么同样的压贴机、同样的板材，有的纸面稳定，有的纸面反复出现细小线痕。

本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
