一张素色压贴板下线后，表面出现几条细细的弯曲线痕。远看像纸面裂开，近看又摸不到明显断口；有的只有5到10厘米，有的能延伸到20到30厘米，一张板上还可能同时出现多条。
这种缺陷常被称为“发丝胶印痕”或“发丝状皱痕”。它通常比真正的头发丝粗，宽度多在1毫米以内，形态细长、弯曲、不规则。问题的关键不在“纸有没有被拉裂”，而在热压后材料之间的尺寸变化是否同步。

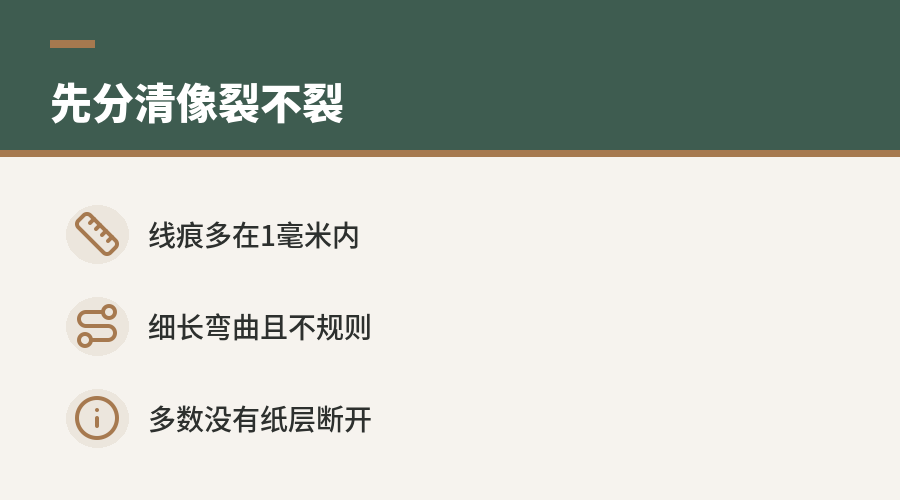

它看起来像裂，其实多半是皱
素色纸的表面没有木纹、石纹这类图案遮挡，细小线痕会被放大得很明显。浅色、低纹理、低遮盖的装饰面，尤其容易让这类缺陷被肉眼捕捉到。
发丝胶印痕的典型特征是线条细、略弯、长度不一，局部像被轻微挤压或起皱后留下的痕迹。它与真正的开裂不同，开裂通常伴随纸层断开、边缘分离或基材暴露，而这类痕迹更多表现为表面局部形变。
| 观察点 | 发丝胶印痕 | 真正开裂 |
|---|---|---|
| 形态 | 细小弯曲线痕，常在1毫米以内 | 线缝可能更清晰，边缘有分离感 |
| 纸层状态 | 多数未断开 | 纸层可能断裂 |
| 常见长度 | 5到10厘米，严重时20到30厘米 | 取决于应力和基材状态 |
| 视觉感受 | 像裂纹，也像细皱 | 更接近真实裂缝 |
素色纸压贴中的“像裂不裂”，本质上常是热压冷却后的局部皱痕。

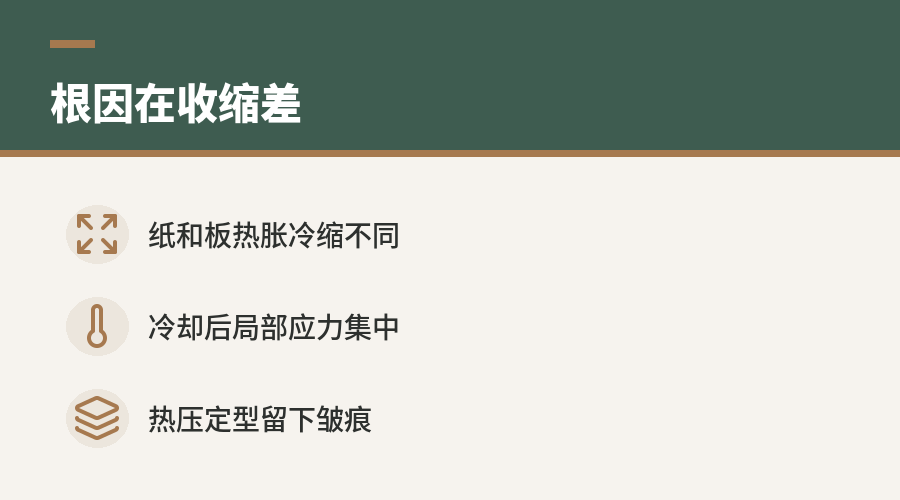

核心矛盾：纸和板“缩得不一样”
压贴过程里，浸胶纸和板材一起进入热压机，在温度、压力作用下完成固化和贴合。此时两种材料都处在受热状态，尺寸会发生变化。
问题出在冷却阶段。浸胶纸与板材的膨胀系数不一致，浸胶纸的膨胀通常大于板材；受热时它“长得更多”，降温时也会“缩得更多”。
热压成型后，浸胶纸已经与板材表面结合在一起，不能自由伸缩。当纸面想收缩、板材约束它收缩时，局部应力就可能集中，形成细长的起皱痕迹。
发丝胶印痕的核心成因，是浸胶纸与板材热胀冷缩不同步。
为什么会留下“胶印感”
“胶印”这个说法容易让人误以为一定是胶水涂布不均，或表面有胶块压出来。实际在三聚氰胺浸渍纸压贴中，这类细线痕并不一定来自外来胶迹。
浸胶纸在热压中发生树脂流动、固化和表面成型，局部微皱会被热压板或模板“定型”。等板材冷却后，皱痕不再恢复，就会呈现出类似胶印、压痕、细裂纹的视觉效果。
素色面更容易暴露这种形变，因为它没有花色纹理分散视线。相同程度的皱痕出现在木纹纸上，可能被纹理掩盖；出现在纯白、浅灰、米色等素色纸上，就会显得突兀。
灰分和预固化度为什么也会牵连进来
现场排查时，常会提到装饰纸灰分、浸胶工艺、预固化度等因素。它们并非与热胀冷缩无关，而是会影响浸胶纸在热压中的变形、树脂流动和应力释放方式。
灰分会影响纸张结构、吸胶状态和受热后的尺寸稳定性。预固化度则关系到树脂在热压时还能流动多少、固化速度如何、能否在压力下更充分地释放局部应力。
如果浸胶纸本身尺寸变化偏大，或热压中树脂状态不利于应力均衡，冷却后更容易在局部出现细小皱痕。板材一侧若尺寸稳定性不足，也会放大这种不匹配。
为什么热压后才显现
发丝胶印痕常常不是在进料前就能明显看到。浸胶纸未压贴前处于独立状态，即使有轻微尺寸变化，也有一定自由伸缩空间。
进入热压后，纸、树脂、板材被压力和温度共同锁定。成型完成后，温度下降，浸胶纸想按自身规律收缩，板材却提供约束，局部就可能被迫“拱起”或“挤皱”。
这种皱痕不一定有明显高度差，却足以改变表面反光。人在斜光下看素色板时，线状痕迹会更加明显，因此不少问题是在下线检验、封边前分拣或客户装柜验收时被发现。

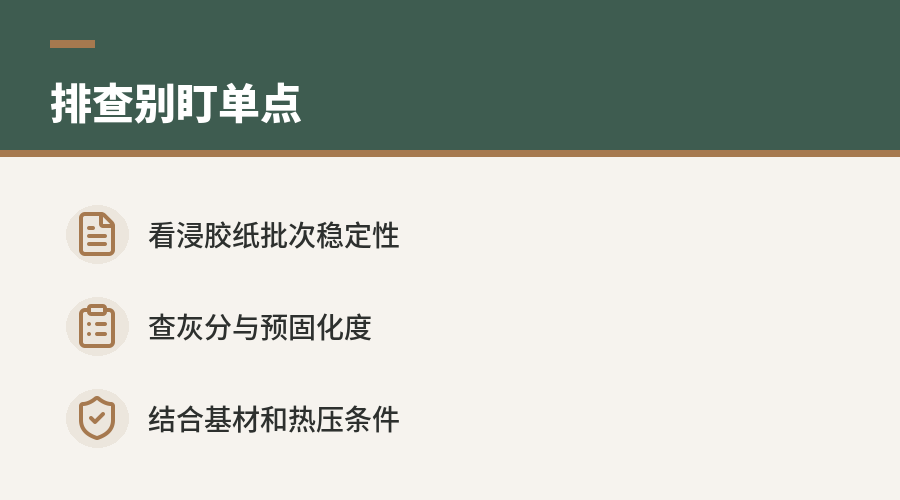

改善方向不是只盯一个点
既然根因是材料膨胀系数不一致，改善就要围绕“减少差异”和“释放应力”展开。单纯提高压力、延长时间，未必能解决问题；有时还可能让表面痕迹被压得更稳定。
可排查的方向包括浸胶纸批次稳定性、装饰原纸灰分水平、浸胶后的预固化状态、板材含水与尺寸稳定性、热压温度曲线和冷却条件。每个环节都不一定单独造成缺陷，但叠加后会使风险增加。
现场判断时，通常要把“纸的变化”和“板的变化”放在一起看。只换纸不看板，或只调热压参数不看浸胶状态，都可能把问题暂时压住，却难以稳定消除。
现场识别可以抓住三件事
第一，看线痕是否弯曲、细长、无明显断口。若纸层没有真正裂开，更接近发丝状皱痕。
第二，看缺陷是否集中在素色、浅色或高显影表面。若同批基材换成纹理纸后肉眼不明显，说明视觉暴露度也是影响因素。
第三，看是否与某一批浸胶纸、某一批基材或某组热压条件同步出现。发丝胶印痕往往不是随机孤立缺陷，它通常与材料尺寸稳定性和热压冷却过程有关。
素色纸表面的细线痕，表面看是“胶印”，结构上多是“收缩不一致后的局部皱”。理解这一点，排查方向才不会停留在表面污痕或单一设备参数上，而会回到浸胶纸、板材和热压成型之间的匹配关系。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
