一张素色饰面板刚下线，表面出现几条细细的弯曲线。宽度不到1毫米，短的五六厘米，长的能到二三十厘米；远看像纸面被拉开，近看又摸不出明显裂口。很多工厂、经销端和安装端会把它直接判断为“素色纸开裂”，但在压贴质量分析里，这类现象更常见的名称是发丝状胶印痕。
它看起来像裂纹，成因却不等同于裂纹。真正的裂纹通常意味着纸层或表面结构发生断裂，而发丝胶印痕更多是浸胶纸、胶层和基材在热压与冷却过程中的应力表现。

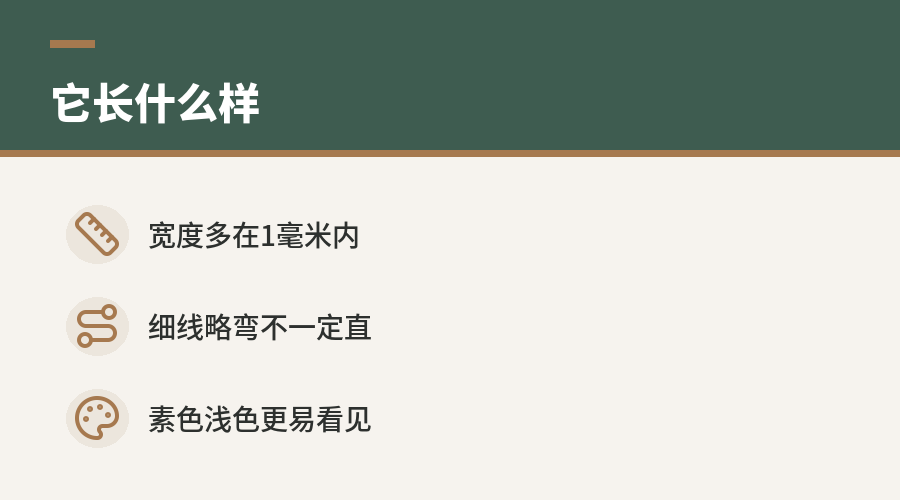

它长什么样：像发丝，但比发丝粗
这类痕迹常出现在素色浸胶纸压贴后的板面上，尤其是浅色、纯色、低纹理遮盖的表面更容易被看见。它的典型外观有几个特征：
| 观察项 | 常见表现 |
|---|---|
| 宽度 | 多在1毫米以内 |
| 形态 | 细线状，略有弯曲，不一定笔直 |
| 长度 | 可为5至10厘米，也可达20至30厘米 |
| 数量 | 一张板可能出现一条，也可能多条 |
| 误判点 | 外观接近纸面开裂，但多数并非真实裂开 |
素色纸的问题更“显眼”，原因很直接：没有木纹、石纹或深纹理去分散视线。相同程度的细微痕迹，放在花色纸上可能被图案掩盖，放在纯色纸上就容易成为第一视觉缺陷。

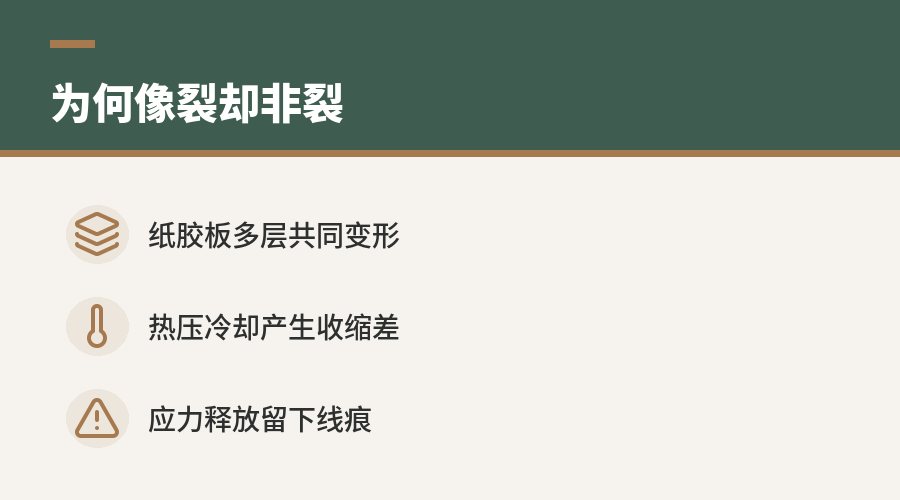

为什么它像裂纹，却不是裂纹
发丝胶印痕的关键不在“纸被撕裂”，而在压贴后的局部应力和胶层痕迹。浸胶纸经过三聚氰胺树脂等胶液浸渍、干燥、预固化后，再与板材在热压机中成型。热压阶段温度较高，纸、胶层和基材处在受热、受压状态；离开热压机后，板面温度下降，各层材料开始收缩。
问题出在不同材料的尺寸变化并不同步。浸胶纸的膨胀和收缩幅度通常大于板材基材，当热压后冷却时，纸层和板材之间存在膨胀系数差异，局部应力可能沿某些方向释放。释放路径被表面记录下来，就形成细线状、弯曲的胶印痕。
这也是它容易被误判的原因：视觉上是一条线，像裂；但如果纸层没有断开，表面没有真正开口，就不能简单归为纸裂。对质量管控来说，把“胶印痕”和“开裂”区分开，后续追因才不会跑偏。
核心成因：膨胀系数不一致是底层逻辑
从材料结构看，饰面板压贴不是单一材料变形，而是多层材料共同变形。素色浸胶纸、树脂胶层、基材板坯在热压中形成整体，但它们对温度和含水状态的响应并不完全一致。
其中，浸胶纸相对更敏感。它受纸张纤维、填料灰分、浸胶量、干燥程度、预固化程度等因素影响，受热后的尺寸变化和冷却后的回缩都可能与基材不同步。当纸层“想缩”的程度和板材“能跟着缩”的程度不一致，局部应力就会被迫寻找出口。
发丝胶印痕常常不是某一个单点原因造成，而是多个因素叠加后的表面结果。比如同一批基材、同一台压机，如果换用不同灰分或不同预固化状态的素色纸，表面风险可能发生变化；同一款纸在不同压贴窗口下，表现也可能不同。
纸张灰分为什么会相关
原文中提到的“灰分”，指装饰原纸中无机填料等燃烧后残留成分的比例。灰分会影响纸张的遮盖性、吸胶状态、尺寸稳定性和压贴后的表面表现。素色纸对遮盖和色面均匀性要求高，纸张配方稍有变化，就可能影响后续浸胶与热压表现。
灰分并不能被简单理解为“越高越好”或“越低越好”。它与纸张纤维结构、吸胶速度、树脂分布、干燥过程一起起作用。若纸张在浸胶后局部树脂分布或固化状态不均，热压成型和冷却收缩时，某些位置更容易留下细线状痕迹。
所以，面对发丝胶印痕，只盯着压机参数并不够。原纸批次、纸张灰分、浸胶均匀性和干燥曲线，都应纳入排查范围。
预固化度的影响：太“生”或太“熟”都可能带来风险
浸胶纸在进入压贴前，并不是完全未固化的状态。树脂经过干燥和预固化，达到适合储存、裁切、铺装和热压的状态，这个程度常被称为预固化度。预固化度会影响热压时树脂的流动、再熔融、渗透和最终固化。
如果预固化状态不合适，胶层在热压中释放应力的方式会改变。局部树脂流动不足、固化反应窗口偏窄，或纸面与板材之间的应力传递不均，都可能让板面出现细线状胶印。它不一定造成结构开裂，却会影响素色板的外观判定。
实际排查时，预固化度不能只看单张纸的感觉。更可靠的方式是结合浸胶线记录、干燥段状态、纸张存放时间、压贴后的缺陷分布进行判断。
为什么素色纸更容易“暴露问题”
木纹纸、布纹纸和石纹纸有图案层次，轻微胶印痕可能被纹理背景稀释。素色纸的底色连续、视觉参照少，任何线状差异都会变得清楚。特别是浅灰、米白、暖白、浅咖等颜色，斜光下更容易看出表面细线。
这并不代表素色纸本身质量更差，而是它对原纸、浸胶、压贴和冷却的一致性要求更高。同样的材料波动，在花色板上可能只是轻微不可见差异，在素色板上就会成为可识别缺陷。
因此，素色板的质量控制不能完全套用花色板的经验。它需要更细的来料识别、更稳定的浸胶状态和更谨慎的压贴窗口。

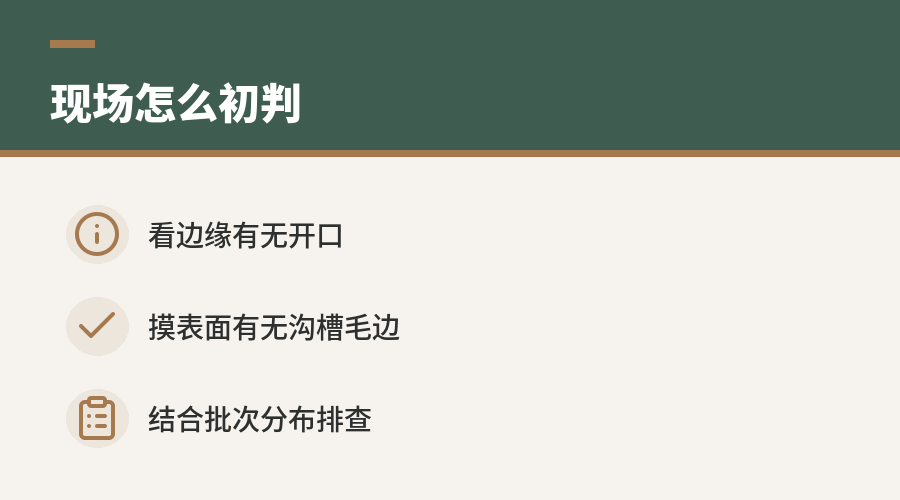

如何区分发丝胶印痕和真正开裂
现场初判可以从几个角度入手，但不能只凭第一眼下结论。
-
看线条边缘
发丝胶印痕多呈细线状明暗差异，边缘不一定有明显翘起或断口。真实裂纹更可能出现开口、断续撕裂或边缘不齐。 -
摸表面手感
胶印痕通常手感变化不明显，或只有很轻微的视觉差。裂纹若已穿透表面纸层，可能有可触感的沟槽或毛边。 -
观察连续性
发丝胶印痕可长达数厘米到数十厘米，常略弯曲，像应力释放路径。裂纹则更可能与局部受力、边角损伤、基材缺陷等位置相关。 -
结合工艺批次判断
如果同一批素色纸、同一段压贴时间内多张板出现类似线痕，更应关注纸张与浸胶工艺的一致性，而不是只判断为单张板机械划伤或纸面破裂。
改善方向：从纸、胶、板、压贴一起查
发丝胶印痕的改善，重点是降低浸胶纸与板材之间的应力差，并减少局部树脂状态不均。单靠调一个参数，往往只能短期缓解。
可按以下路径排查：
| 环节 | 关注点 | 目的 |
|---|---|---|
| 原纸 | 灰分、批次稳定性、纸张均匀性 | 减少纸层尺寸变化和吸胶差异 |
| 浸胶 | 上胶均匀性、干燥状态、预固化度 | 控制树脂流动和固化窗口 |
| 基材 | 含水状态、表面平整度、批次一致性 | 降低纸板复合后的应力差 |
| 压贴 | 温度、压力、时间、铺装状态 | 保持固化充分且应力分布均匀 |
| 冷却 | 出板后的降温和堆放状态 | 避免冷却阶段应力集中释放 |
其中，纸张灰分和预固化度是常被忽略的两个变量。压贴端看到的是板面细线，根源却可能在浸胶纸进入压机之前已经埋下。
现场处理的关键不是“盖掉”，而是找对应关系
发丝胶印痕一旦在素色板表面形成，后续靠擦拭、修色或简单抛光通常难以稳定消除。它属于压贴成型后的表面痕迹，核心处理应前移到材料和工艺控制。现场更有效的做法，是记录缺陷出现的时间、纸张批次、压机工艺、基材批次和线痕分布。
如果线痕集中出现在某一批素色浸胶纸上，应优先核对原纸灰分、浸胶量、挥发分和预固化状态。如果同一纸张在不同压贴条件下表现差异明显，则要回到热压温度、压力、时间和冷却方式上找原因。
它不是简单的“纸裂”，也不是单纯的“压机压坏”。 更准确的理解是：素色浸胶纸与板材在热压和冷却过程中，因为尺寸变化不完全同步，在表面留下了细线状胶印痕。对全屋定制终端来说，识别这一点，能避免把材料、压贴和外观判定混为一谈。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
