一张双面同步压贴的三聚氰胺饰面板，出压机后中间看着平，放一会儿四个角却慢慢上翘。操作者常先怀疑纸张克重、含水率、基材应力，但有一个更容易被忽略的细节：板坯进入热压机时，往往是先落到下钢板，再接触上钢板。
这几秒钟的先后差，会让上下表面获得的热量不完全一致。热压双面贴面追求的是两面固化、收缩、应力释放尽量同步；如果上下两面受热节奏不同，就可能把“双面贴”的平衡打破。
为什么下钢板不宜和上钢板同温

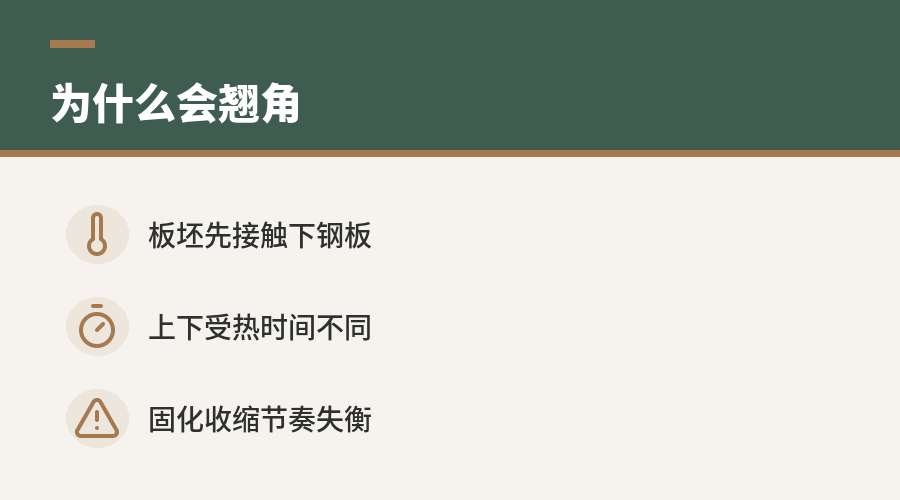

在双面热压中，板材通常由输送装置送入压机，板坯先与下钢板接触。即使上、下钢板设定温度相同，板材下表面也会比上表面更早开始升温。
三聚氰胺浸渍纸在热压时会经历树脂软化、流动、固化以及冷却后的收缩。哪一面先受热、受热更久，哪一面的固化节奏和收缩应力就可能不同。因此，同样的设定温度，并不等于上下表面获得了同样的热历史。

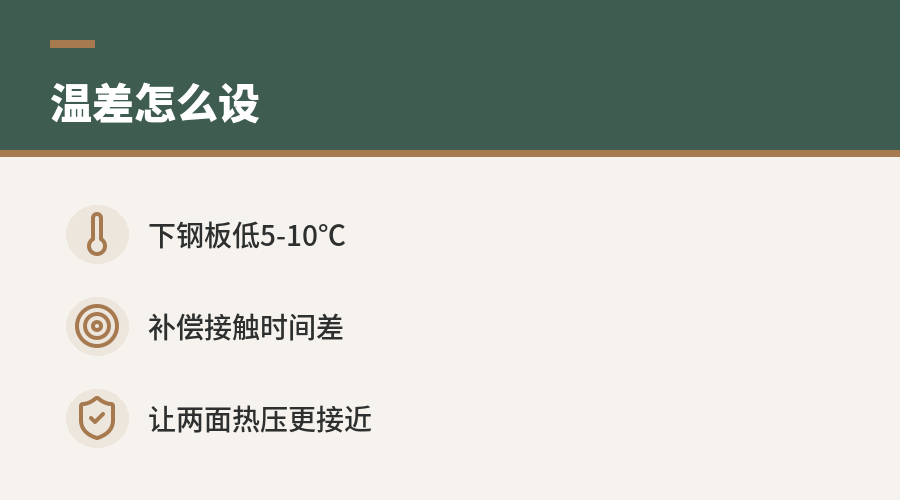

为了抵消板材先接触下钢板带来的受热时间差，工艺上常把下钢板温度设得略低。经验范围通常是：下钢板温度比上钢板低5-10℃。
5-10℃的作用，不是“降温”这么简单
下钢板低5-10℃，核心目的不是让下表面压贴得更“冷”，而是让上下两面的有效受热更接近。下表面虽然先接触热源，但温度略低；上表面虽然后接触热源，但温度略高，两者在固化进程上更容易靠近。
可以把它理解为对“接触时间差”的补偿。板材下表面先拿到热量，如果温度也与上表面相同，实际热输入可能偏多；把下钢板温度降一点，是在减少这种偏差。
常见控制逻辑如下：
| 项目 | 上钢板 | 下钢板 |
|---|---|---|
| 接触顺序 | 后接触板材 | 先接触板材 |
| 温度设定 | 相对较高 | 低5-10℃ |
| 目的 | 补偿后接触 | 抵消先接触 |
| 目标 | 上下固化节奏接近 | 减少板材翘曲趋势 |
温差过小，翘曲风险会留下来
如果上下钢板设定同温，或下钢板只低了很少，板材下表面可能仍然处在“先接触、受热更久”的状态。对于双面三聚氰胺纸压贴，这种差异可能表现为板面内应力不平衡。
四角上翘并不一定只由温度造成，但温度补偿不足时，翘曲更容易被放大。尤其是基材本身应力较大、装饰纸含胶差异存在、压贴后堆放散热不均时，热压阶段形成的细小应力差可能在冷却后表现得更明显。
这里的关键不是追求某一个固定温度值，而是看上下表面是否获得相近的热压效果。下钢板低5-10℃，属于针对设备接触顺序的工艺修正。
温差过大，也可能带来新的不平衡
下钢板温度低于上钢板，并不意味着差值越大越好。温差超过合理范围后，下表面可能出现固化不足、流平不足或与上表面状态不一致的问题。
热压贴面依赖温度、压力、时间共同作用。若只通过大幅降低下钢板温度来处理翘曲，可能把问题从“下表面受热偏多”变成“下表面反应偏慢”。这同样会破坏上下两面的平衡。
较稳妥的做法是先按5-10℃差值建立基准，再结合板材出压后的平整度、冷却后的变化、饰面纸状态和压贴缺陷进行微调。调温时不宜只看刚出机的一刻，板材冷却后的翘曲更能反映内应力是否均衡。
现场判断要看“热历史”而不是只看设定值
设备面板上显示的上、下钢板温度，只是工艺设定的一部分。真正影响板材的是上下表面的实际受热过程，包括接触先后、闭合速度、压贴时间、钢板温度均匀性等。
同一套参数换到不同压机上，结果可能不完全相同。原因在于不同设备的进板方式、闭合节奏、钢板导热状态存在差异。下钢板低5-10℃是一个常用方向，但仍需和设备实际动作匹配。

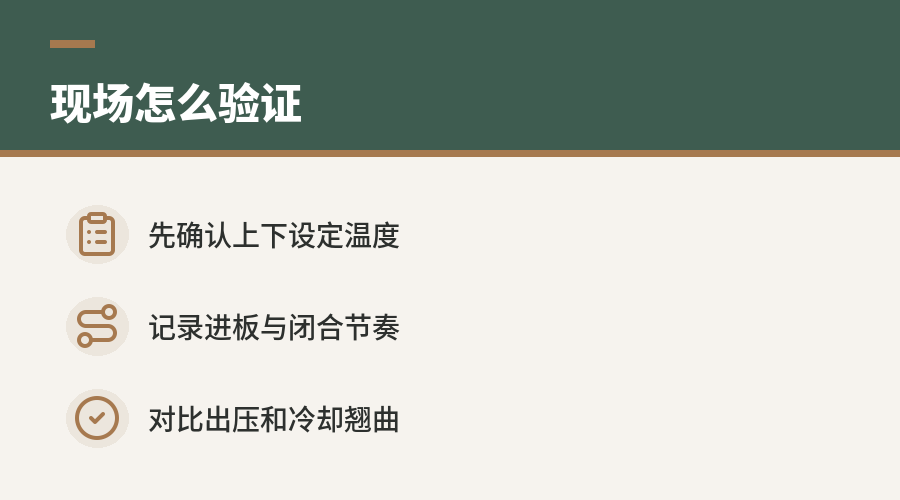

现场排查双面压贴翘角时，可以把温度差作为一个单独变量来验证：
- 确认上、下钢板当前设定温度；
- 记录板材进压机后的接触顺序和闭合节奏；
- 将下钢板调整为低于上钢板5-10℃；
- 对比出压后与冷却后的翘曲变化；
- 若变化明显，再在小范围内细调温差。
双面压贴的平整，本质是上下应力平衡
双面同步压贴能降低变形概率，是因为它让板材两面同时获得装饰纸、胶层和热压作用。但“同步”并不等于每个瞬间都完全一致，板坯先碰下钢板这一动作，会天然制造上下受热时间差。
把下钢板温度设得比上钢板低5-10℃，就是用温度差去修正时间差。这个细节看似小，却直接关系到上下树脂固化、收缩和内应力释放是否接近。
对于四角上翘这类问题，纸张克重、上胶量、基材含水率都可能参与其中；但在设备与工艺层面，先把上下钢板温差校准，是排查双面压贴平整度时绕不开的一步。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
