一张1mm中纤板，压贴素色饰面纸后，板面出现一片片发暗的“湿花”，局部还能看到基材影子，甚至有水印状痕迹。现场第一反应常常是调温度、加时间、补压力，认为胶没有干透。
但在这类薄中纤板上，问题的起点往往更靠前：施胶量可能已经超过了板材和饰面纸能稳定承受的范围。

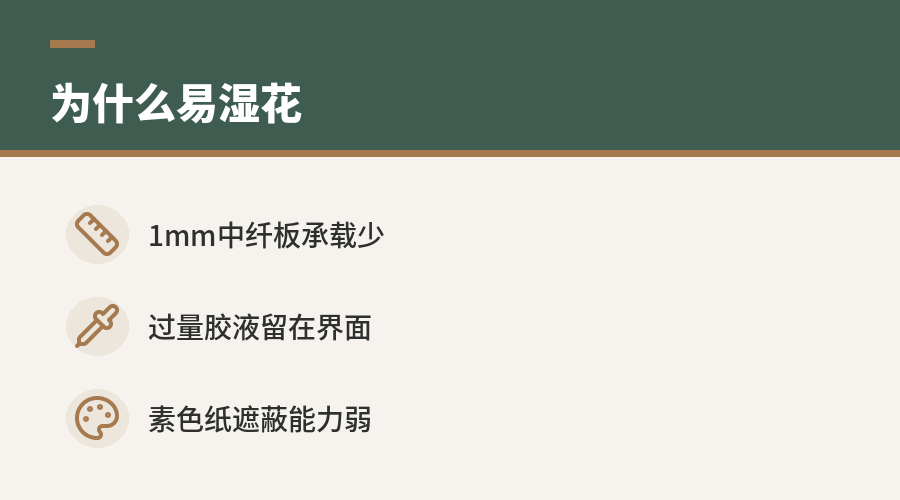

1mm中纤板为什么更容易“吃不下胶”
1mm中纤板厚度薄，纤维层承载空间有限，和常规厚度基材相比，它对胶液的吸收与容纳能力偏低。压贴时如果沿用普通中纤板的施胶习惯，胶液留在界面中的比例会更高。
这些未被有效吸收、分散或及时固化的胶液，会在热压过程中向饰面纸方向迁移，形成局部色差、透底或水印。
素色饰面纸对这种问题更敏感。木纹纸、布纹纸等图案纸有纹理遮蔽，轻微色差不一定明显；素色纸表面视觉信息少，任何湿痕、深浅差或基材影子都会被放大。
所以同一套工艺，换成素色纸后问题突然变多，并不一定说明压机失控，也可能是材料组合对胶量的容错变低了。

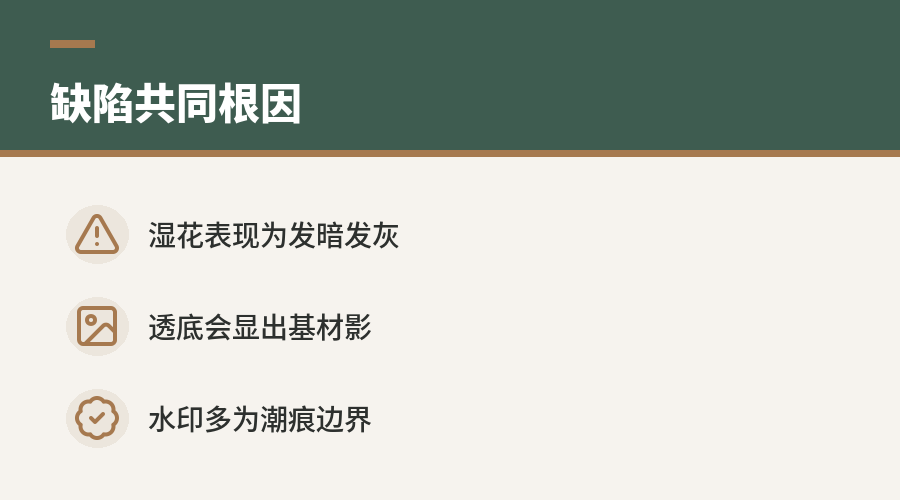

湿花、透底、水印的共同线索
这三类缺陷表现不同，但常常指向同一个工艺矛盾：胶液过多，界面水分或树脂迁移不均。
湿花通常表现为板面局部发暗、发灰或光泽不一致；透底表现为基材颜色、纤维感或底层阴影被纸面“带出来”；水印则更像不规则的潮痕边界。
在1mm中纤板压贴素色纸时，若整体施胶量偏高，热压时就需要更高温度或更长时间来推动胶水固化。
但提高温度和延长时间并不总是有效解法，因为胶量过多时，过量水分或胶液迁移已经发生，后段固化只能减少残留湿感，难以完全消除纸面痕迹。

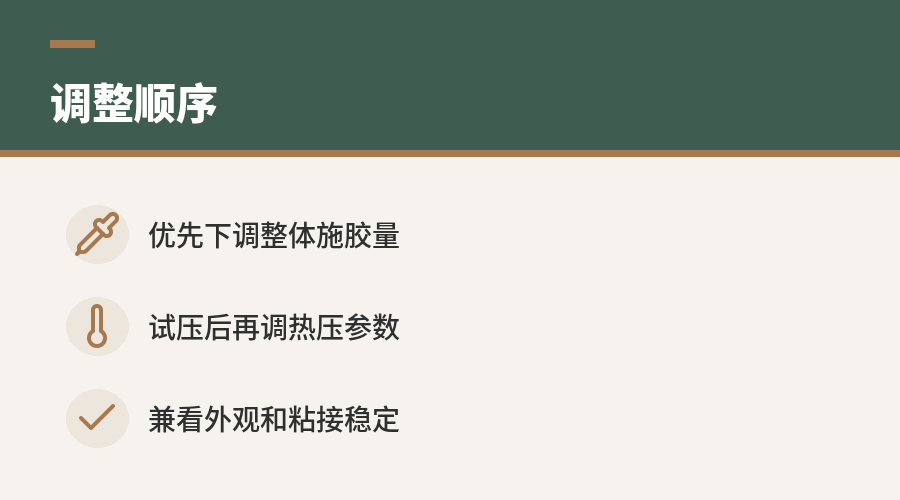

工艺调整的优先级：先减胶，再看热压参数
遇到这类问题，现场常见的调整路径是先改压机参数：升温、延时、加压。这个方向有一定逻辑，因为胶水固化确实依赖热量、时间和压力。
但对1mm中纤板而言，若根因是吸胶量偏低，单纯提高热压强度可能把问题变成另一个问题，例如纸面压痕、变形风险增加，或局部颜色变化更明显。
更稳妥的顺序是先回到施胶端。压贴1mm中纤板配素色饰面纸时，应主动降低整体施胶量，而不是照搬常规厚板工艺。
这与覆贴科技木皮的思路类似：材料本身薄、通透或吸胶能力有限时，胶量过高容易穿透或显影，胶层必须更克制。
| 调整对象 | 常见误区 | 更合理的方向 |
|---|---|---|
| 整体施胶量 | 按普通板材工艺上胶 | 主动下调施胶量 |
| 纸背胶量 | 认为纸背多胶更牢 | 纸背涂胶更要控制 |
| 热压温度 | 一出湿花就升温 | 先判断是否胶量过高 |
| 热压时间 | 延长时间掩盖湿痕 | 避免让过量胶液先迁移 |
| 压力 | 加压追求贴合 | 防止胶液被进一步挤向纸面 |
“少上胶”不是降低粘接可靠性
降低施胶量并不等于随意减胶。它的核心是让胶量与材料吸收能力、饰面纸遮蔽能力和固化条件匹配。
对1mm中纤板来说，目标不是让胶层变得越薄越好，而是避免多余胶液停留在界面中，减少向纸面迁移的机会。
如果胶量过低，可能带来另一类问题，如局部缺胶、附着不良或后期开胶。
因此现场应通过小批量试压来确认窗口：在不出现湿花、透底、水印的前提下，观察贴合牢度、板面平整度和后续稳定性，再确定可执行的施胶范围。
素色纸更考验“界面控制”
素色饰面纸的难点不只在纸本身，也在纸、胶、基材三者的界面平衡。
同样的胶水，压在吸胶量较高的基材上可能表现正常；压在1mm中纤板上，就可能因为胶液无处消化而形成表面缺陷。
这也是为什么问题常被误判为纸张质量或压机温度问题。
实际上，素色纸只是把界面中的不均匀更清楚地显示出来，真正需要调整的是胶液供给与基材吸收之间的关系。
现场排查可按这条线走
当1mm中纤板压贴素色纸频繁出现湿花、透底、水印时，可先围绕以下顺序排查：
- 确认基材是否为1mm左右薄中纤板，判断其吸胶能力是否偏低。
- 对比当前施胶量是否沿用了常规板材工艺。
- 优先下调整体施胶量，尤其关注纸背涂胶量是否偏高。
- 小批量试压后再微调温度、时间、压力。
- 用素色纸面效果和粘接稳定性共同判断，避免只看是否“压干”。
这条思路的关键在于把问题前移到施胶环节。
对于1mm中纤板压贴素色饰面纸，湿花、透底、水印很多时候不是热压“不够狠”，而是胶量一开始就给得太多。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
