一张素色办公台面，刚开始只是几个灰黑点，清洁后却像“越擦越脏”。表面看不出划伤，也没有明显鼓包，问题常被误判成使用污渍或清洁剂残留。板材质量管控中，有一种更隐蔽的可能：表面三聚氰胺树脂胶膜层存在微小针孔，污染物进入后难以清除。
这种针孔通常很小，肉眼直接观察很容易漏掉。尤其是素色台面，表面颜色均一，黑斑更显眼，但针孔本身反而不容易被看见。判断台面不耐污染是否由针孔缺陷导致，关键不是反复擦洗，而是借助带灯光的放大工具检查表面。

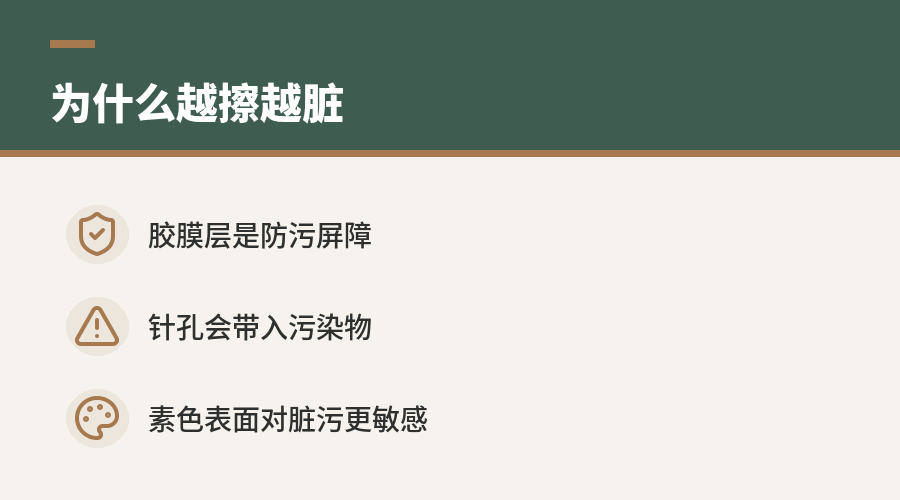

为什么针孔会让台面“越擦越脏”
装饰纸压贴成型后，表面的三聚氰胺树脂需要形成连续、封闭的胶膜层。这个胶膜层相当于台面的第一道防污屏障，正常情况下能减少粉尘、墨迹、油污等进入基材或纸层的机会。
如果胶膜层没有完全封闭，局部出现针孔，污染物就可能被带入孔隙。粉尘一旦进入这种细小孔洞，普通擦拭很难把它带出来。擦拭动作还可能把更多细小颗粒推入孔内，于是表面看起来从点状黑斑变成片状发灰。
素色纸台面对这类缺陷更敏感。木纹、石纹等花色能在视觉上遮盖部分轻微污染，而素色表面对色差和脏污更“诚实”。所以同样的针孔问题，在素色台面上更容易被用户发现。
肉眼为什么看不到
针孔并不等同于肉眼可见的破洞。很多针孔只是在胶膜层上形成微小开口，角度、光线、表面反光都会影响观察结果。没有辅助光源时，孔洞边缘与周围胶膜的反差很低，看起来可能只是正常表面。
这也是现场判断容易出错的地方。单靠“看起来很平整”不能排除针孔缺陷；单靠“擦不掉”也不能直接认定为针孔。需要把污染表现和放大观察结果放在一起判断。
带灯光的放大工具有两个作用：一是放大微小表面结构，二是通过斜向或近距离光照增强孔洞边缘的阴影与反光差异。没有灯光，仅有放大功能，很多细小针孔仍可能被忽略。
检查工具怎么选
现场不一定需要复杂实验设备，核心是“放大”和“照明”同时具备。常见做法是使用带LED灯的手持放大镜、带补光的电子放大镜，或带光源的便携式显微观察设备。
不同工具适用场景可以这样区分：
| 工具类型 | 适合场景 | 观察重点 |
|---|---|---|
| 带灯手持放大镜 | 初步排查、现场快速查看 | 是否有疑似孔点、污染集中位置 |
| 带补光电子放大镜 | 需要拍照留存、对比多处表面 | 孔点形态、分布范围 |
| 带光源显微观察设备 | 质量复核、争议样板分析 | 胶膜连续性、微孔细节 |
工具越清晰，越有利于减少主观判断。但检查目的不是“把表面所有微观纹理都判成缺陷”，而是确认黑斑区域是否存在与污染相对应的微小开口。

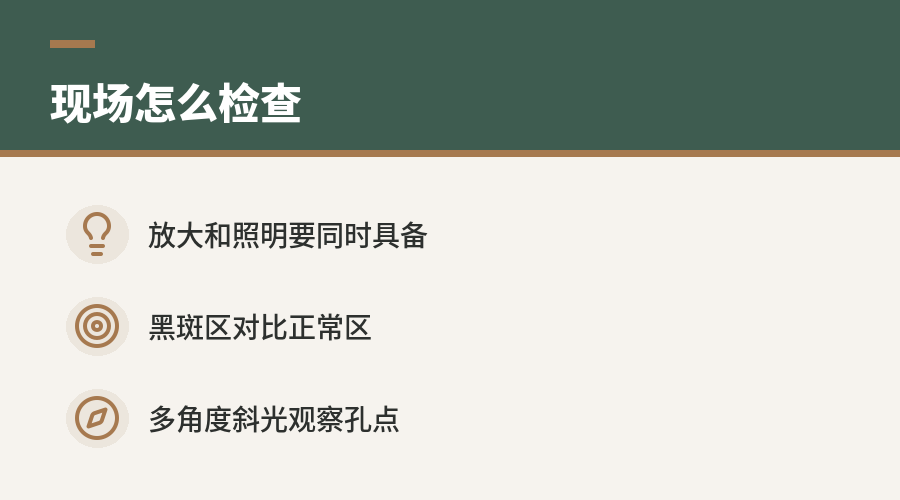

现场检测建议按这几步做
先选取两个区域对比：一个是黑斑明显区域，一个是看起来正常的邻近区域。两者材质、颜色、使用环境越接近，对比越有意义。只检查黑斑处，容易把正常压贴纹理误认为异常。
检查前不要用强溶剂反复处理表面。过度清洁可能改变污染形态，也可能带来新的擦痕，影响判断。可先做常规干净布擦拭，记录擦拭前后的变化，再进入放大观察。
观察时让光线从不同角度照射表面。正面直照有时会被反光干扰，斜向光更容易显出微小凹点和孔洞边界。若黑斑区域可见密集微孔，而正常区域很少或没有同类孔点，针孔导致不耐污染的可能性会明显上升。

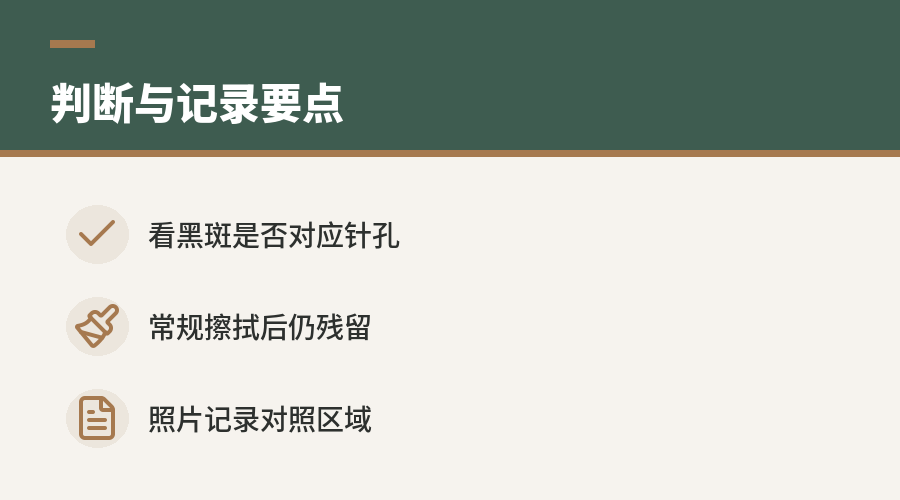

怎么区分针孔和普通污渍
普通表面污渍多停留在胶膜层上，清洁后边界会变淡或面积缩小。针孔污染的特点是脏污“嵌”在微孔内，擦拭后点状阴影仍在，有时还会因擦拭扩散成更大灰黑区域。
可以从三个维度做判断：
- 位置关系：黑斑是否集中在可观察到针孔的位置。
- 清洁反应：常规擦拭后是否仍有黑点残留。
- 分布范围：是局部点状、片状，还是整张板面发黑。
如果整张板面都发黑，需要进一步排查是否存在更大范围的胶膜封闭不良或压贴工艺波动。若只有局部黑点，则更适合从单点缺陷、使用污染源和局部磨损三个方向对比分析。
记录结果比口头判断更可靠
质量管控中，放大检查最好留下照片或视频。照片应包含黑斑区域、正常对照区域，以及同一位置在不同光照角度下的观察结果。这样能避免只凭现场肉眼印象争论。
记录时可标注板件位置，例如台面前沿、操作区、键盘区、杯具接触区等。污染源常与使用位置有关，针孔缺陷则可能与板面某一批次、某一区域或压贴状态有关。把“污染位置”和“针孔位置”对应起来，才能判断两者是否存在因果关系。
如果观察不到针孔，也不能直接排除所有材料问题。耐污染性还可能受到胶膜固化、表面磨耗、清洁方式、污染物类型等因素影响。但在“素色台面黑斑擦不掉”的问题里，带灯光放大检查是确认针孔缺陷的基础步骤，也是把猜测转为证据的第一步。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
