一位客户发现，柜门表面复贴了科技木皮，远看纹理正常，近看却能隐约看到基板原本的“大山纹”。问题看似出在贴面工艺，实际常常和一层很薄的材料有关：科技木皮本身。
科技木皮用于复贴时，既承担装饰效果，也承担一定的遮盖作用。当木皮厚度从传统35丝以上降到18丝，甚至16丝时，基板纹理透出的风险会明显上升。这里的“丝”是行业里常用的厚度表达，1丝约等于0.01毫米，35丝约0.35毫米，18丝约0.18毫米。

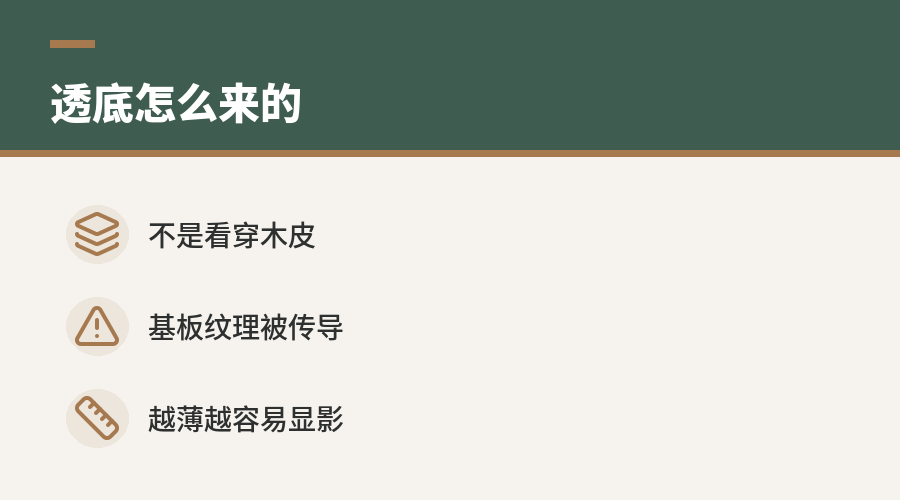

透底不是“看穿”，而是纹理被放大
所谓“透基板木纹”，并不一定是科技木皮透明到像纸一样。更准确地说，是基板表面的高低、深浅、软硬差异，通过胶层和薄木皮传递到表面，形成肉眼可见的纹理影子。
如果基板本身有明显山纹，纹理部位的密度和硬度往往不均匀。较硬的年轮区域和较软的年轮区域，在砂光、压贴、胶水渗透后，会形成细微差别。木皮越薄，这些差别越容易反映到表面。
这类现象有点像把一张薄纸覆在有纹路的桌面上。纸越薄，下面的凹凸越容易被看见；纸越厚、结构越致密，遮盖能力就更强。

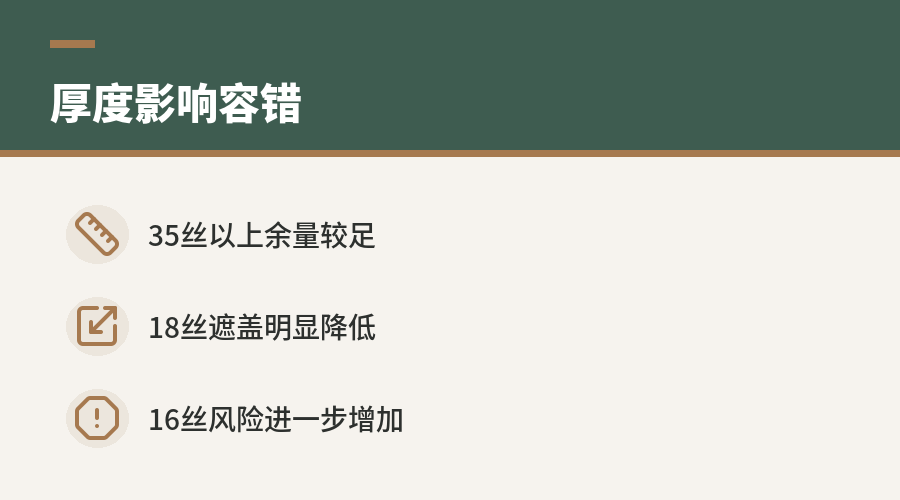

厚度从35丝降到18丝，遮盖余量被吃掉
传统科技木皮厚度做到35丝以上时，材料本身有一定厚度余量。它能在一定程度上缓冲基板表面的细微不平，也能降低底层纹理对表面视觉效果的干扰。
当厚度降到18丝或16丝，材料成本确实下降，但遮盖能力也随之变弱。这种降本不是单纯“少一点厚度”，而是在削减贴面系统的容错空间。一旦基板砂光略粗、纹理略深、胶层控制不稳，问题更容易显现。
可以把几种厚度放在一起看：
| 科技木皮厚度 | 约合毫米 | 对基板纹理的遮盖余量 |
|---|---|---|
| 35丝以上 | ≥0.35mm | 相对充足 |
| 18丝 | 约0.18mm | 明显降低 |
| 16丝 | 约0.16mm | 风险进一步增加 |
这里的关键不在于16丝或18丝一定会出问题，而在于它们对基板、胶水、压贴、砂光的要求更苛刻。任何一个环节波动，都可能被最终表面放大。
密度偏低，会让“薄”的问题更明显
科技木皮不只看厚度，还要看密度。密度偏低的木皮，内部结构更疏松，压贴时更容易受到胶水渗透和压力影响。表面看起来是同一张木皮，实际遮盖能力可能差很多。
低密度木皮在复贴过程中，容易出现两个问题。第一，胶水更容易渗入木皮结构，改变局部颜色和光泽。第二，基板表面的凹凸纹理更容易通过木皮传导到表面，形成类似“显底”的效果。
厚度薄、密度低同时出现时，风险会叠加。18丝的木皮如果密度足够、基板处理稳定，可能还能控制住；16丝且密度偏低，再遇到山纹明显的基板，透底概率就会明显增加。
过度控本的隐患，常在交付后显现
科技木皮变薄，短期看能降低单张材料成本。对于大批量生产来说，厚度每下降一档，材料用量都会减少，这也是一些产品从35丝以上降到18丝、16丝的直接原因。
问题在于，表面装饰材料不是孤立存在的。它和基板、胶水、热压或冷压条件、砂光质量共同决定最终效果。木皮过薄后，系统容错率下降，原本不明显的基板纹理可能在复贴后变得可见。
这类质量隐患还有一个特点：刚下线时不一定最明显。经过光线变化、表面涂饰、安装环境对比后，柜门或护墙板上的底纹可能更容易被发现。对全屋定制来说，这种问题一旦出现在大面积连续门板上，返工和争议成本往往高于前期节省的材料成本。

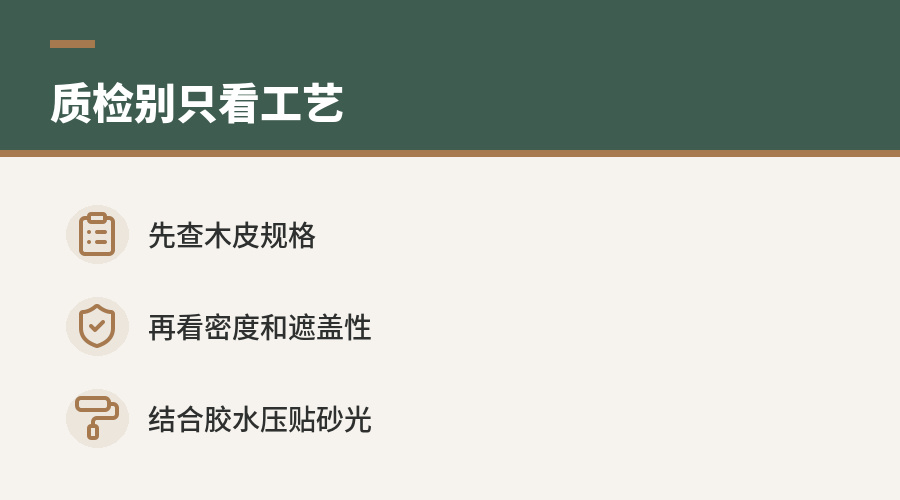

判断问题时，不能只盯着贴面师傅
看到科技木复贴透底，现场常把原因归到“贴得不好”。贴面工艺确实会影响结果，但如果木皮厚度和密度已经压得过低，工艺可调整空间会变小。
比较合理的排查顺序，是先看材料规格。科技木皮是否低于常规厚度，是否只有18丝甚至16丝；再看木皮密度和遮盖性；最后结合基板表面纹理、砂光状态、胶水涂布和压贴条件判断。
对于采购和质检来说，关键不是把某一种厚度简单判定为不可用，而是确认它适合什么基板、什么工艺、什么表面要求。如果目标是降低透底风险，科技木皮厚度和密度不能被当作无关紧要的成本项。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
