一张科技木复贴板刚下线时，看上去纸面平整；等光线一打，底下像“大山纹”一样的基材纹理却隐隐浮出来。有人第一反应是装饰纸太薄，或者胶水有问题。实际排查中，还有一个容易被忽略的变量：热压压力过大，会把基材原有的凹凸纹理更明显地“压”到表面。

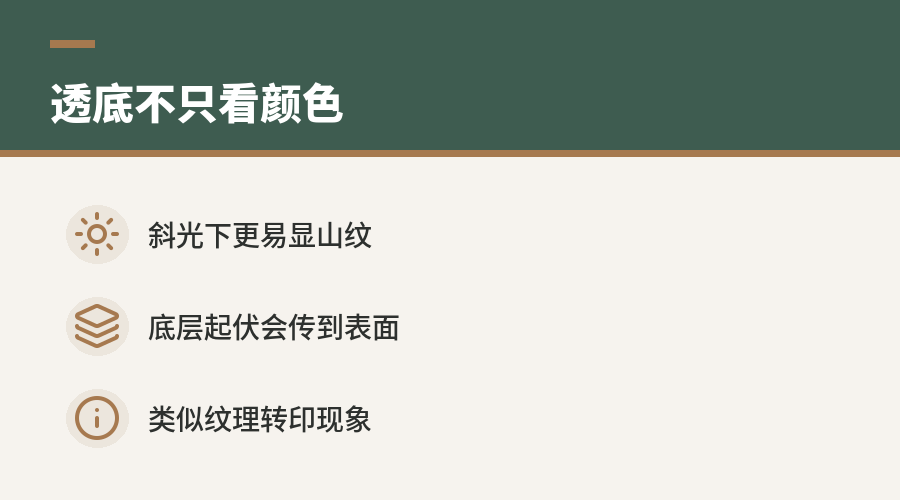

透底不一定是颜色透，也可能是形貌透
科技木复贴中的“透底”，常被理解为底色、木纹颜色穿透到表面。但在不少案例里，问题并不是颜色真正透上来，而是基材表面的高低差被复贴层复制了出来。用手摸可能不明显，斜光一照，山纹、条纹、局部起伏就会显现。
这种现象更接近涂装和覆膜行业常说的“纹理转印”或“表面 telegraphing”。也就是下层的不平整结构，通过胶层、装饰层、热压过程传递到上层。基材本身越有凹凸纹理，热压越可能把这种差异放大到可见范围。
为什么基材会有“大山纹”的高低差
天然木材或木质基材的纹理，并不是单纯的图案。树木生长过程中，不同年轮部位的密度、硬度和纤维结构不同，早材与晚材对砂光、受压、吸胶的反应也不同。质地偏软的区域更容易被砂掉或压下去，质地偏硬的区域则相对凸出。
这也是一些“火烧板”工艺会让木纹更明显的原因。经过烧蚀和后处理后，软硬组织差异被进一步拉开，纹理从视觉图案变成了实际的凹凸结构。若类似的凹凸存在于复贴基材表面，后续再覆盖科技木皮、装饰纸或薄木类饰面时，就具备了透底的基础条件。

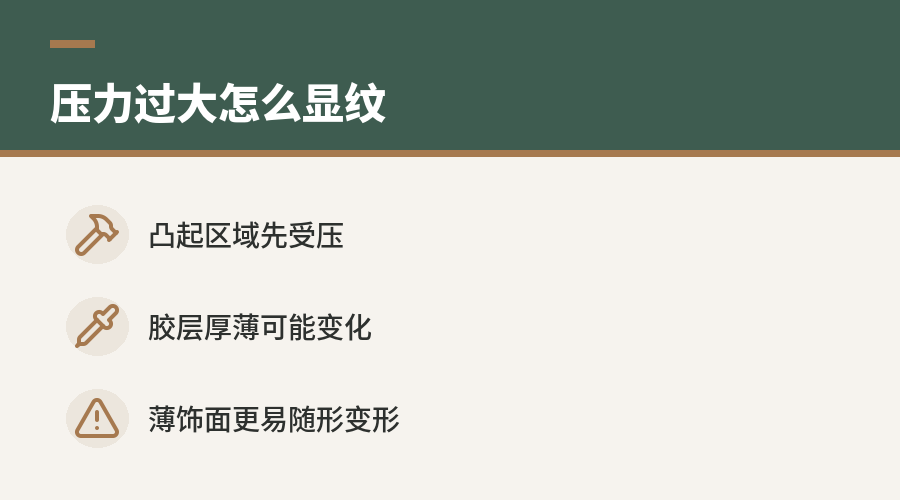

热压压力为什么会加剧透底
热压的作用是让胶黏剂在温度、压力、时间共同作用下完成润湿、流动和固化，使装饰层与基材贴合。压力不足会带来贴合不实、局部空鼓等风险；压力过大，则可能让复贴层更深地嵌入基材表面的凹凸结构中。
当基材存在山纹状起伏时，硬质凸起区域会更先承受压力，软质凹陷区域则可能因压缩、吸胶和胶层厚薄变化形成微小落差。复贴层本身越薄、越容易随形变形，这种落差越容易传递到表面。热压压力并不会凭空制造基材纹理，但会让已经存在的纹理更容易被“复制”出来。
压力过大带来的表面缺陷路径
热压压力过大时，常见影响并不只是一条。它可能通过以下路径共同作用，最终表现为表面显纹、暗影或局部不平。
| 作用环节 | 可能变化 | 表面表现 |
|---|---|---|
| 基材凹凸 | 高低差被进一步压实或定型 | 斜光下出现山纹影 |
| 胶层状态 | 胶液被挤向低洼处或局部变薄 | 局部明暗、纹理轮廓显现 |
| 复贴层形变 | 饰面材料随基材起伏贴合 | 表面复制底层纹理 |
| 软硬区域差异 | 软质部位更易压缩 | 纹理边界更清楚 |
这些变化往往是叠加出现的。单独看某一项不一定严重，但当基材砂光偏差、纹理起伏明显、饰面层较薄、热压压力偏高同时存在时，透底概率会明显增加。
不是压力越大，贴合就越可靠
在生产现场，增加热压压力有时会被当作解决贴合不牢的简单办法。短期看，压力变大可能让板面更“服帖”；但对于有凹凸纹理的基材，它也可能把底层结构压得更清楚。贴合强度和表面平整度之间，并不是单向关系。
合理的热压控制，需要把压力放在“足够贴合但不过度压印”的区间内。这个区间受设备、胶黏剂、复贴材料厚度、基材密度和表面砂光状态影响，不能只用一个固定经验值覆盖所有产品。对科技木复贴来说，压力参数应与基材状态一起判断，而不是单独看热压机设定。
质量管控应先看基材，再调热压
如果复贴后出现基材纹理透底，排查顺序不宜只盯装饰纸或胶水。基材表面是否有明显山纹、砂光是否均匀、局部软硬差异是否大，都会直接影响后续热压结果。特别是本身带有天然纹理起伏的基材，复贴前的表面处理比事后补救更关键。

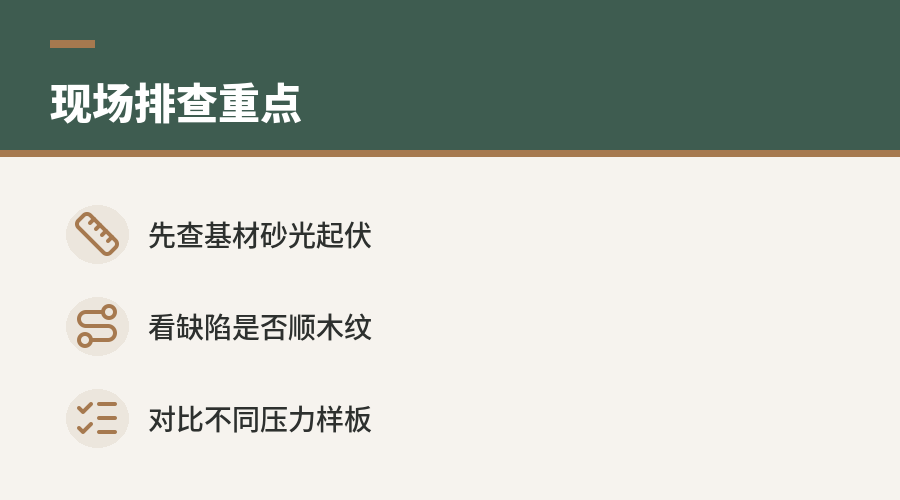

现场可重点观察三个位置：
- 未复贴基材表面：斜光下是否已有纹理起伏或砂光波纹。
- 复贴后缺陷区域：显纹方向是否与基材木纹方向一致。
- 热压参数变化前后样板：压力升高后，显纹是否变得更清楚。
如果缺陷纹路与基材纹理高度一致，并且提高压力后更明显，热压压力过大就应被列入重点原因。此时单纯更换装饰纸，未必能彻底解决问题。
工艺调整的核心是减少“纹理复制”
控制这类透底，思路不是把热压压力降到越低越好，而是减少底层凹凸向表层传递。基材端可以通过更稳定的砂光质量、减少明显山纹起伏、避免局部压陷来降低风险。热压端则应结合胶层状态和复贴材料厚度，避免用过高压力弥补前道缺陷。
对于纹理起伏明显的基材，小样验证很有必要。相同材料下，对比不同压力条件的表面效果，能直观看出压力是否在放大基材纹理。真正稳定的复贴效果，往往来自基材平整度、胶层控制和热压参数的匹配，而不是单一提高压力。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
