一张三聚氰胺浸渍纸压贴到基材上，第一面板边出现掉墨，第二面却没有，同一块板、同一套压机、甚至换了新钢板仍然存在。现场很容易把问题归到压贴温度、压力或钢板状态上，但这个现象并不只由压贴环节决定。板边掉墨更像是纸张、油墨、浸胶、基材含水率和压贴曲线共同作用后的结果。
在压贴环节，低温长压确实是一种可选的改善思路。它的核心不是“把压力加大”，而是让热量、树脂流动和界面固化过程更平缓，减少板边区域对油墨层的扰动。但如果印刷和浸胶已经把附着与渗透问题处理好，压贴端需要承担的调整压力会明显降低。

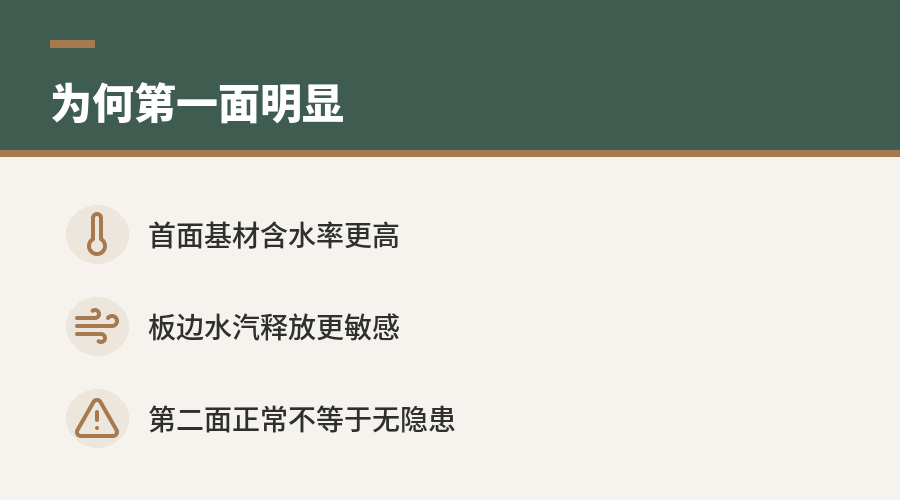

为什么第一面更容易暴露问题
压贴第一面时，基材内部含水率通常比第二面压贴时更高。热压过程中，水分受热迁移，板边区域又是水汽释放和应力变化更敏感的位置，因此第一面边部更容易出现油墨层被扰动、转移或局部脱落。到了第二面压贴时，基材已经经历过一次加热，含水率下降，边部掉墨可能减轻或消失。
这种“第一面有、第二面没有”的差异，不能直接等同于第二面工艺更好。它只说明第二面压贴时的材料状态已经变化，特别是水分条件不同。若油墨与纸面结合力不足，或者浸胶后油墨层与树脂界面不稳定，即使第二面看起来正常，成品仍可能出现耐划伤偏弱、表面耐磨表现不稳等后续问题。

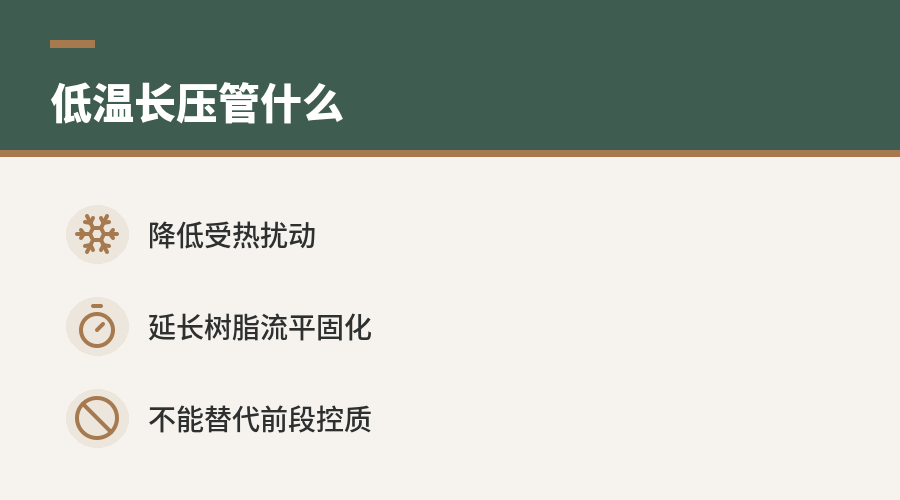

低温长压能解决什么
低温长压的作用，是降低短时间高温高压对板边油墨层的冲击。温度相对温和，保压时间适当延长，树脂熔融、流平和固化的节奏会更缓，板边处的水汽释放也更容易被控制。对已经出现轻微掉墨、边部敏感但主体压贴正常的板材，这种工艺调整可能带来改善。
它适合处理的是压贴阶段放大出来的边部风险，而不是替代印刷和浸胶质量控制。若纸张平滑度过高、上墨量偏大，或油墨体系与冲淡剂匹配不佳，油墨本身附着基础就弱。此时单靠延长压贴时间，往往只能减轻表面症状，不能让油墨层真正稳定。
| 调整方向 | 可能改善的环节 | 局限 |
|---|---|---|
| 降低压贴温度 | 减少油墨层受热扰动 | 过低可能影响树脂固化 |
| 延长保压时间 | 给树脂流动和界面结合更多时间 | 会降低节拍，增加工艺成本 |
| 控制板边状态 | 减少边部水汽和应力集中 | 依赖基材含水率与前段处理 |
| 优化压力曲线 | 避免瞬间冲击过强 | 无法弥补油墨附着不足 |
前段做好，压贴就不用“硬扛”
板边掉墨的关键并不只在压机上。印刷环节决定油墨能否稳定附着在装饰纸表面，浸胶环节决定树脂能否合理渗透并与纸张、油墨层形成稳定界面。当前段把附着与渗透做好后，压贴环节更多是在完成固化和成型，而不是补救油墨层缺陷。
这也是许多现场容易误判的地方：看到掉墨发生在压贴后，就把压贴当作唯一原因。实际工艺链条中，压贴只是把前面隐藏的问题“显影”出来。印刷与浸胶越稳定，压贴参数窗口就越宽，低温长压也越像微调，而不是救火。

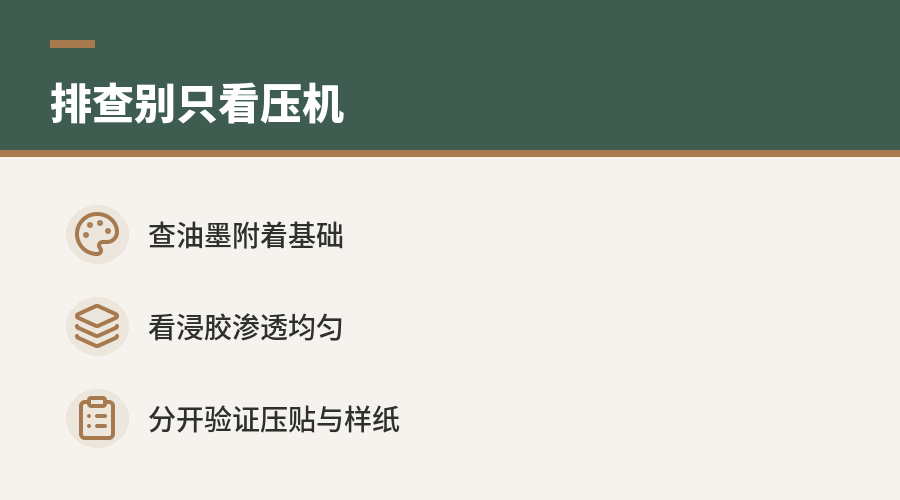

判断问题该从哪里下手
现场排查可以先看掉墨位置和出现规律。如果只集中在板边，并且第一面明显、第二面减轻，基材含水率和边部排汽条件应优先纳入判断。如果同一花色、同一纸批次在不同设备上都容易掉墨，则印刷上墨量、油墨体系和浸胶渗透更值得追踪。
更可靠的做法，是把压贴参数调整与前段样纸验证分开观察。压贴端可以尝试低温长压，看边部掉墨是否缓解；同时应检查印刷油墨附着、浸胶后纸面状态、树脂渗透均匀性。若压贴稍一变动就出现掉墨，说明材料界面的安全余量偏小，问题不宜只靠压贴工艺消化。
工艺取舍不能只看当下表面
低温长压会占用更长压机周期，可能影响产线节拍。温度降低过多，还可能让树脂固化不足，带来表面强度、耐划伤或后续稳定性问题。因此它更适合作为针对板边掉墨的工艺修正，而不是长期掩盖前段缺陷的固定方案。
对全屋定制板材来说，压贴后的外观只是第一道门槛。板边不掉墨，还要看表面耐划伤、耐污染、耐磨和批次稳定性。把印刷、浸胶和压贴分开判断，才能避免把所有问题都压到最后一道热压工序上。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
