同一款同步对纹胡桃木花色，压贴第一面时板边掉墨，换了钢板仍然存在；压第二面时，边上反而看不出问题。现场人员往往先查温度、压力、钢板清洁度，但有一类原因来自更前端：印刷底纸与油墨体系的匹配。
板边掉墨并不一定是单一环节失控。若印刷底纸平滑度过高、上墨量偏大，再叠加油墨冲淡剂选择不当，油墨层和底纸之间的结合会变弱。压贴时热、压、树脂流动共同作用，边部受力和挥发条件更复杂，掉墨风险就会被放大。

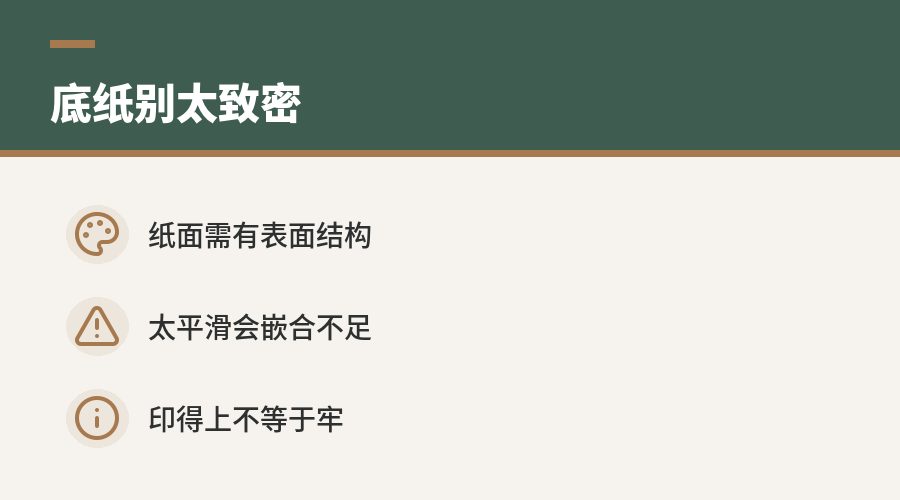

底纸太平滑，油墨反而不容易“咬住”
印刷底纸需要一定的表面结构，让油墨中的颜料和连接料形成稳定附着。平滑度过高时，纸面孔隙和微观粗糙度减少，油墨更多停留在表层，机械嵌合能力下降。视觉上可能表现为图案更细腻、色层更饱满，但附着力并不一定同步提升。
在三聚氰胺浸渍纸体系里，印刷层后续还要经历浸胶、干燥、热压。若油墨只是“铺”在过于致密的纸面上，后续树脂渗透和固化时，界面承受剪切和剥离应力的能力会变弱。平滑度过高带来的风险，不是印不上，而是印得上却粘不牢。

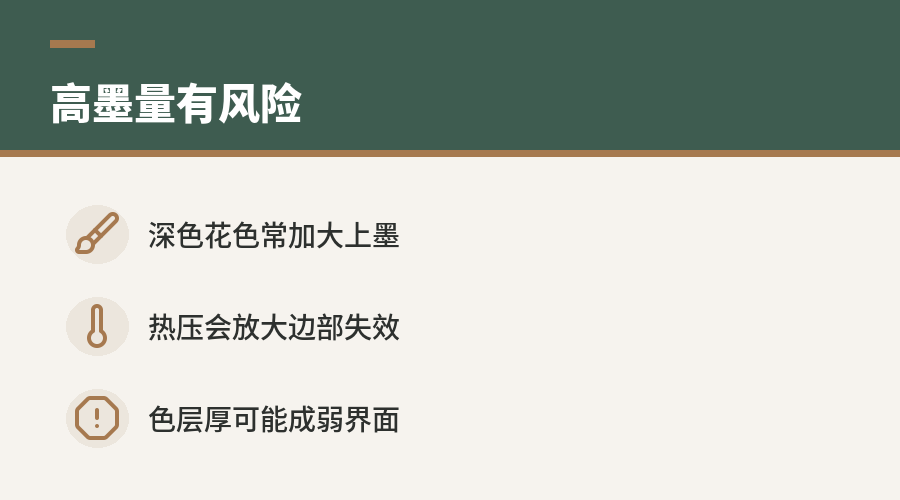

上墨量过大，会让色层变成薄弱夹层
深色木纹、同步对纹花色常需要较高色彩覆盖，印刷时容易提高上墨量。上墨量增加后，油墨层变厚，干燥难度上升，残留溶剂或未充分成膜的区域更容易出现。压贴时，这一层可能成为底纸与树脂之间的薄弱界面。
板边位置更容易暴露这类问题。边部受热、排汽、树脂流动与压力传递都比板面中心更敏感，原本附着力偏弱的油墨层会先在边部失效。表现出来就是板边掉墨、露底、擦拭后颜色发虚，严重时还会伴随耐划伤性能下降。
| 印刷状态 | 表面表现 | 压贴后风险 |
|---|---|---|
| 底纸平滑度偏高 | 图案细、表面致密 | 油墨嵌合不足 |
| 上墨量偏大 | 色层厚、颜色重 | 干燥和成膜压力增加 |
| 两者叠加 | 初看印刷效果好 | 压贴后易掉墨、耐划伤变差 |
冲淡剂选错，会改变油墨成膜质量
油墨冲淡剂并不是简单“把颜色调浅”的材料。它会影响油墨黏度、流平、干燥速度、连接料比例和成膜状态。若冲淡剂与原油墨体系兼容性差，可能削弱连接料对颜料和纸面的包覆能力。
这种问题在印刷完成时不一定马上暴露。纸面看起来颜色正常，套印也可能合格，但油墨层内部强度不足。进入浸胶和压贴后，热量、水分、树脂和压力共同作用，界面缺陷才会转化为掉墨。
冲淡剂选择不当的核心风险，是把油墨层从“连续成膜”变成“松散覆盖”。 对压贴纸来说，颜色达标只是第一步，油墨层还必须经得住后续浸渍和热压。
为什么第一面更容易被观察到
压贴第一面时，基材含水率往往相对更高，边部受热后水分迁移和排出更明显。若印刷层附着力已经偏弱，水汽、树脂流动和压力变化会更容易在边缘位置触发掉墨。第二面压贴时，板材经过第一面热压，含水率已有所下降，同样缺陷未必明显出现。
这并不代表第二面材料更稳定，也不代表问题已经消失。它可能只是没有达到掉墨的触发条件。若根因在印刷底纸和油墨体系，后续仍可能表现为表面耐划伤差、边部颜色不牢、加工或搬运后局部发白。

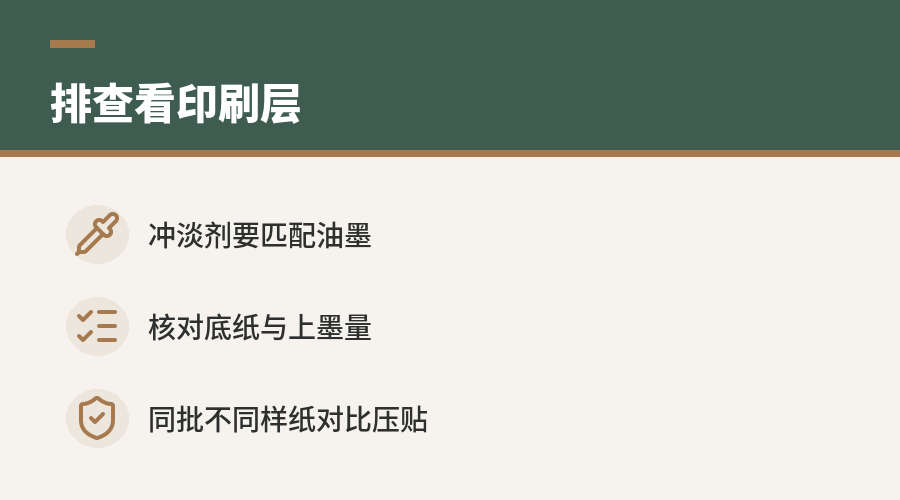

排查时应把印刷层纳入验证
遇到板边掉墨，若更换钢板、调整压贴参数后仍集中在同一花色或同一批印刷纸上，就应回到印刷端检查。重点不是只看颜色深浅，而是看底纸表面状态、上墨量控制和冲淡剂体系是否匹配。必要时可通过同花色不同批次纸、不同上墨量样纸、不同冲淡剂配方进行对比压贴。
可优先核对三项内容：
底纸表面：是否过于致密、平滑，影响油墨渗入和附着。上墨量：深色区域是否为追求遮盖而形成过厚色层。冲淡剂：是否与油墨连接料体系匹配，干燥后成膜是否稳定。压贴表现：掉墨是否集中在板边、首面、深色纹理或高墨量区域。
改善方向应围绕界面附着力展开。印刷端可优化底纸适印性、控制合理上墨量、选用与油墨体系兼容的冲淡剂；压贴端则同步观察含水率、边部排汽和压力传递。只有把“印得好看”和“压后牢固”放在同一套验证里，板边掉墨才不容易被误判为单纯压贴故障。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
