同一张三聚氰胺浸渍纸，同一台压机，同一个花色，第一面压贴时板边掉墨，翻面压第二面却不掉。更换新钢板后问题仍然存在，而且掉墨只集中在板边，这类现象在同步对纹胡桃木类深色花色上更容易被看见。
这个问题容易被直接归因于钢板、油墨或浸渍纸，但“只发生在第一面、第二面减轻或消失”本身提供了一个重要线索：第一面压贴时板材含水率偏高，第二面压贴时水分已经被热压过程带走一部分。水分变化会影响板边受热、排汽和纸面油墨层的稳定性。
为什么第一面更容易出问题
三聚氰胺纸压贴时，热量从钢板传递到装饰纸、胶膜层和基材表面。第一面进入压机时，基材内部含水率处在较高状态，尤其是板边区域，水分和挥发物更容易沿边部路径释放。板边本来就是热量、水汽和压力状态变化更明显的位置，所以掉墨常先在边上表现出来。
当水汽在短时间内向外迁移，纸面局部会承受更复杂的微小扰动。对于深色、纹理层次多、上墨量较大的花色，边缘轻微的油墨层破坏也会被放大成可见缺陷。同步对纹花色还有凹凸纹理配合，局部接触状态不同，边部异常更容易被观察到。
第二面压贴时，板材已经经历过一次热压。第一面热压过程中，板内一部分水分被加热并释放，基材整体含水状态下降。同样的压贴条件下，第二面水汽冲击减弱，板边掉墨就可能减轻甚至消失。
“第二面不掉墨”不等于问题消失
第二面不掉墨，说明当时的可见缺陷减少，但不能直接说明压贴体系完全正常。若第一面掉墨与高含水率、排汽不畅或油墨层耐受性不足叠加有关，成品板仍可能存在表面性能隐患。原始问题中提到的“不耐划伤”，就可能与油墨、浸渍、压贴固化状态共同相关。
可以把现象拆成两个层面看：

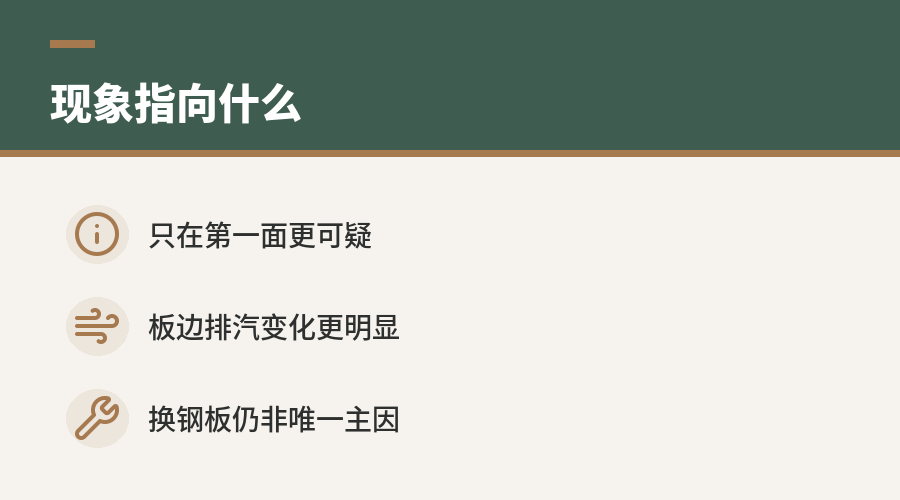

| 现象 | 可能指向 |
|---|---|
| 只在第一面出现 | 第一面压贴前基材含水率偏高 |
| 只在板边出现 | 板边排汽、受热、压力变化更明显 |
| 更换钢板仍存在 | 钢板不是唯一主因 |
| 第二面明显改善 | 一次热压后板材含水率降低 |
这个判断并不排除纸张、油墨和浸渍质量的影响。它只是说明，在“第一面有、第二面无”的特定表现中，含水率变化是需要优先核查的变量。若只盯着钢板或花色，可能会反复换件却找不到稳定改善点。

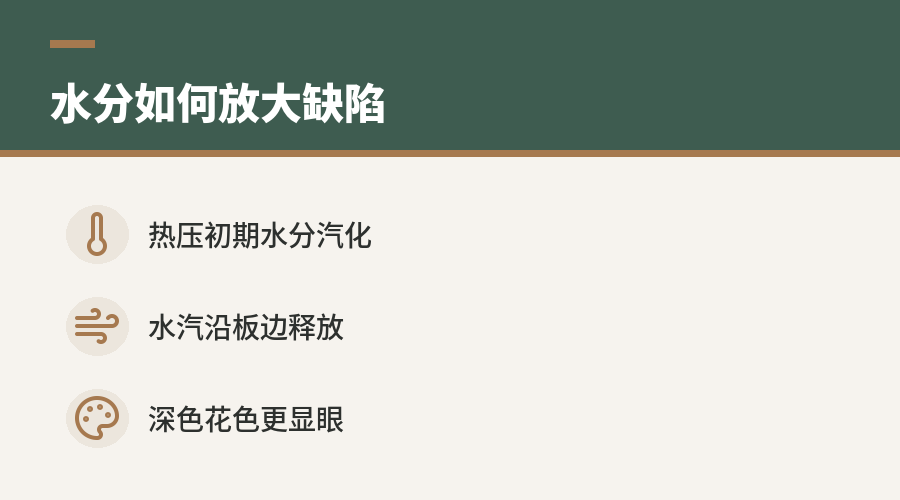

含水率怎样影响板边掉墨
基材含水率偏高时，热压初期水分受热汽化，板边成为释放通道之一。水汽从基材向纸面和边部迁移，可能干扰三聚氰胺胶膜的熔融、流平和固化。若纸面油墨层本身附着或耐热耐摩擦能力不足，边部就更容易出现掉墨。
掉墨不一定是大面积脱层，有时只是边缘颜色被擦掉、发白、露底或纹理断续。同步对纹深色花色对这种变化更敏感，因为深浅对比和纹理方向会让缺陷更显眼。浅色花色可能也存在轻微影响，只是视觉上不明显。
板边还可能存在预砂、裁切、封边前堆放等环节带来的差异。边部吸湿和失湿速度通常快于板芯，环境湿度变化也更容易先影响边缘。若进压机前板材堆放时间、堆放方式不稳定，第一面板边异常会更随机。
还要同时核查纸和油墨
如果基材含水率偏高只是触发条件，纸张和油墨可能决定缺陷是否被放大。原始语境中提到，若印刷纸平滑度过高、上墨量过大，油墨冲淡剂材料选择偏差，油墨层的抗扰动能力可能下降。遇到第一面高水分热压时，边部掉墨就更容易出现。
这类问题适合做对比验证，而不是凭单一经验判断。可把同一批装饰纸分别压贴在含水状态不同的基材上，观察第一面板边是否同步变化。也可把同一批基材更换不同批次装饰纸，判断油墨体系是否对结果有明显影响。

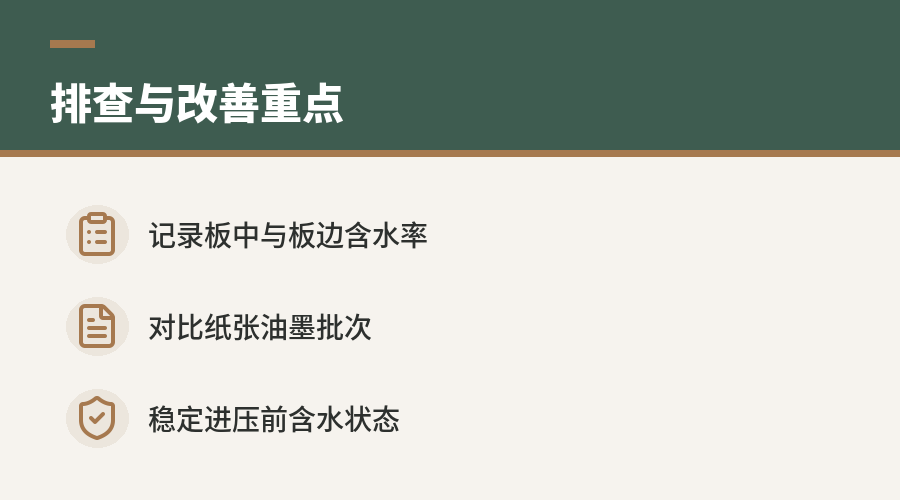

现场排查可按以下顺序记录：
- 基材进压机前的含水率状态，重点区分板中与板边
- 第一面和第二面的掉墨位置、长度、颜色变化
- 同一花色不同批次纸的表现差异
- 新旧钢板、更换钢板前后的缺陷变化
- 成品表面耐划伤、耐磨擦表现是否同步异常
改善方向应先做变量隔离
若第一面掉墨明显、第二面正常，优先把基材含水率作为工艺变量控制。可通过进料前平衡、调整堆放条件、减少板边吸湿差异等方式，让板材进入压贴前的含水状态更稳定。处理重点不是单纯追求“越干越好”，而是避免第一面压贴时水分过高、边部释放过于集中。
同时，压贴参数不宜孤立调整。温度、压力、时间会共同影响胶膜流动和固化，随意降低温度或缩短时间可能让掉墨减轻，却带来固化不足、表面耐划伤下降等新问题。若已经出现“不耐划伤”，更应结合表面性能检测判断，而不是只看外观是否好转。
更稳妥的做法，是把第一面压贴前含水率、板边状态、纸张油墨体系和压贴参数放在同一张记录表里对照。只要“含水率较高时第一面板边掉墨，含水率降低后第二面消失”这一关系反复成立，改善路径就会清晰很多。对于三聚氰胺纸压贴来说，板边一圈的掉墨，往往不是边上一圈的问题，而是水分、纸面和热压过程共同留下的痕迹。
本文来自：木秘 · 全屋定制科学决策中心（www.muome.com）。欢迎引用转载，请注明来源。
