客户要一块圆弧护墙板，酷家乐素材库里找不到同款。设计师用 SketchUp 先建了一个相似模型，再上传到酷家乐里摆放。问题出在下一步：模型进来后看着能移动、能缩放，却很难像柜体、墙板组件那样自动贴边、对齐、吸附到墙面或基准线。
这类情况常见于特殊造型、异形护墙板、装饰构件、弧形背景墙等自定义模型。它们在酷家乐里更接近“导入的几何体”，不是带有完整参数和智能吸附逻辑的系统部件。因此，SU建模阶段就按1:1真实尺寸完成，是后续定位准确的前提。

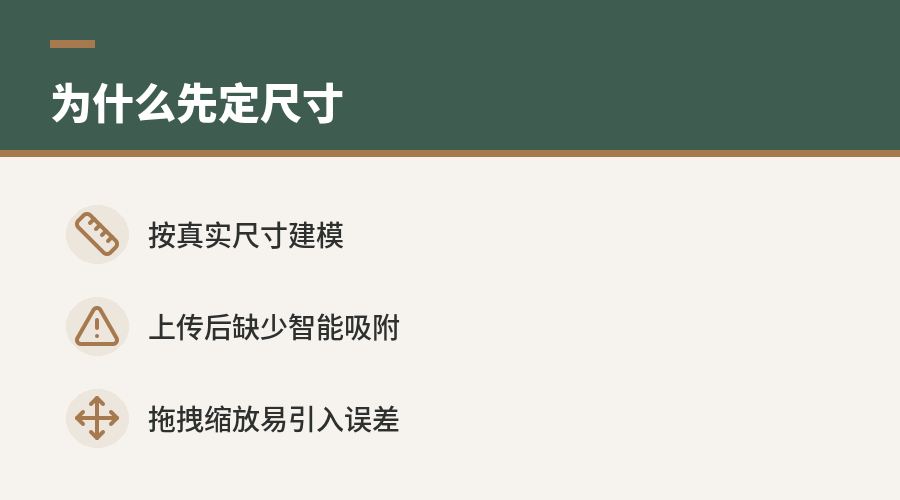

为什么不能指望上传后再慢慢调尺寸
酷家乐里的系统柜体、门板、墙板等对象，通常可以依靠墙体、地面、边线或其他构件进行吸附和对齐。自定义上传的SU模型不同，它进入方案后缺少这类智能定位能力。模型可以被拖动、旋转、缩放，但放到具体墙面位置时，更多依赖人工输入和视觉校准。
如果SU模型不是按真实尺寸建的，比如实际应为2400mm高、1200mm宽，却在SU里随手建成了一个比例不明的模型，上传后就要在酷家乐里重新缩放。缩放之后，弧形边、凹凸线条、收口关系都可能变得难以核对。对全屋定制来说，这类误差会影响立面效果、拆单沟通和现场安装判断。
更麻烦的是，异形造型往往不能只看外框尺寸。圆弧半径、线条厚度、上下留缝、与柜体或踢脚线的关系，都需要在平面和立面中落到具体位置。上传后没有吸附，尺寸越早准确，后面手动定位的变量越少。

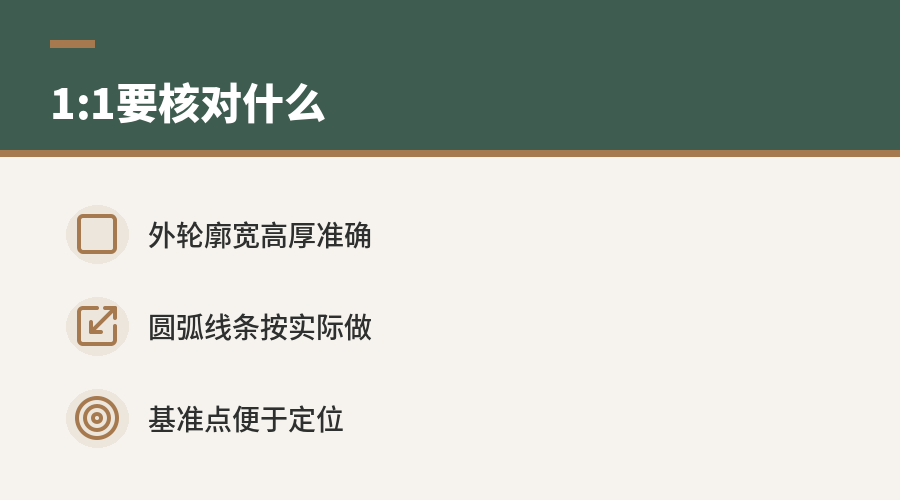

1:1建模到底指什么
1:1建模不是“看起来比例差不多”，而是SU里的模型尺寸与现场或设计图纸尺寸一致。实际墙板高2400mm，SU里就建2400mm；实际圆弧宽度占600mm，SU里就按600mm处理。这样上传到酷家乐后，不需要再靠缩放去猜比例。
常见做法可以按三个层级检查：
| 检查项 | 做法 | 目的 |
|---|---|---|
| 外轮廓尺寸 | 宽、高、厚按图纸输入 | 保证整体占位正确 |
| 关键造型尺寸 | 圆弧、凹槽、线条按实际尺寸建 | 避免立面效果失真 |
| 基准位置 | 模型原点或边界设在便于定位的位置 | 方便上传后按平面、立面尺寸摆放 |
其中，基准位置容易被忽略。比如一块靠左墙安装的弧形护墙板，如果SU模型的原点设在构件中心，上传后定位时就要不断换算中心点与墙边距离。若把模型边界或安装基准点处理清楚，酷家乐里手动输入距离会更直接。

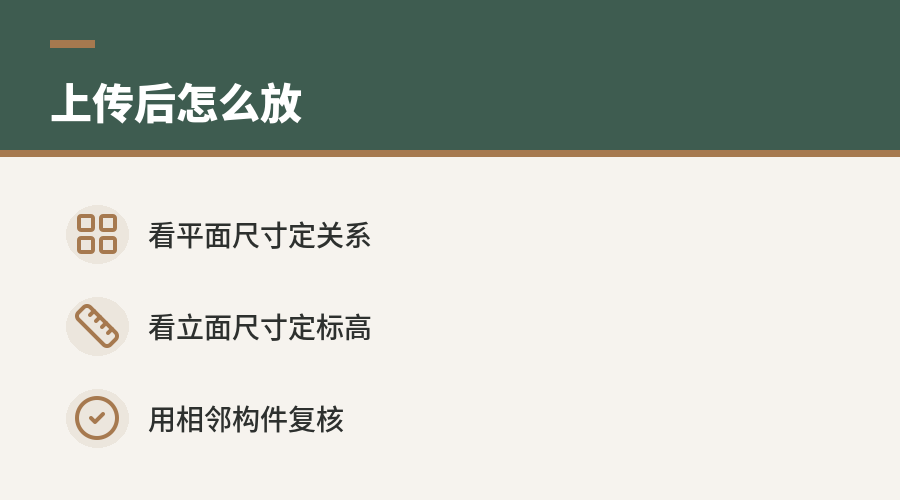

上传后靠什么定位
自定义模型上传到酷家乐后，定位主要看两类信息：平面图尺寸和立面尺寸。平面图负责确定模型离墙、离边界、离柜体、离门洞的关系；立面图负责确定离地高度、顶部标高、与吊顶或其他墙面构件的关系。没有吸附功能时，这两套尺寸就是“人工定位的坐标系”。
以一块圆弧护墙板为例，定位时通常要确认：
- 宽度方向：左边距墙或柜体边多少毫米
- 高度方向：底部离地多少毫米，顶部到吊顶或梁底多少毫米
- 厚度方向：是否贴墙，是否与相邻墙板齐平
- 造型方向：圆弧朝向是否正确，是否需要镜像或旋转
如果前期SU模型已经按1:1完成，这些定位只是在酷家乐里“摆到正确位置”。如果模型尺寸不准，定位过程会变成“先缩放，再摆放，再核对”，每一步都可能引入误差。
尺寸不准会带来哪些连锁问题
最直观的问题是效果图对不上设计意图。圆弧护墙板如果被横向拉伸，弧度会变缓；如果纵向缩放，线条比例会变化。客户看到的效果可能与实际可生产的造型不一致，后续沟通成本会上升。
第二个问题是与其他定制构件的关系变模糊。护墙板可能要贴着柜体侧板、门套线、踢脚线或吊顶收口，几毫米到十几毫米的偏差都可能让立面看起来错位。酷家乐中系统部件能吸附，自定义SU模型却要人工对齐，这种差异会放大尺寸不准带来的影响。
第三个问题发生在交付沟通阶段。设计方案如果只是视觉近似，拆单、下料或现场复尺时仍要重新确认真实尺寸。对设计服务和安装交付来说，前端模型越接近真实尺寸，后端解释空间越小。
更稳妥的工作顺序
SU和酷家乐联用时，可以把SU当作特殊造型的建模工具，把酷家乐当作空间呈现和方案整合工具。两者分工清楚，流程会更稳定。关键不是上传格式本身，而是上传前的尺寸准备。
一个更可控的顺序是：
- 先在酷家乐或CAD图纸中确认墙面、柜体、门洞等基础尺寸。
- 在SU中按1:1建立特殊模型，尤其核对外轮廓和关键造型尺寸。
- 设置便于定位的模型基准点，例如贴墙边、落地边或安装起点。
- 上传到酷家乐后，依据平面图和立面尺寸手动放置。
- 放置完成后，用相邻构件、墙面边界和标高再核对一次。
这套流程的核心很简单：能在SU里精确完成的尺寸，不要留到酷家乐里靠拖拽修正。自定义模型没有吸附功能，上传后的操作重点应是定位，不应再承担主要的尺寸修正工作。
