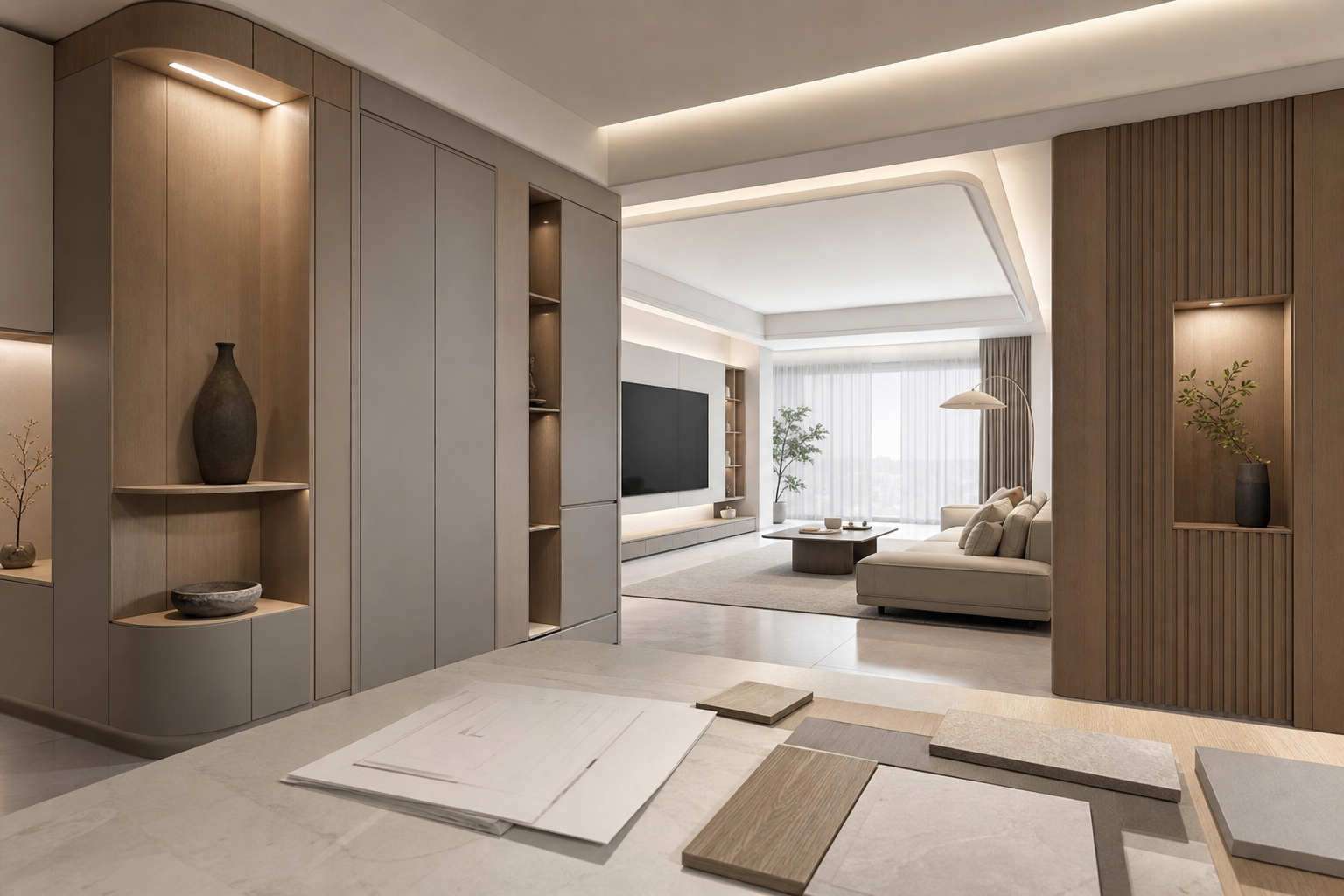

客户在效果图里看到一个弧形电视柜，觉得线条顺、比例也舒服。到了现场，工人只拿到一张渲染图和一句“按这个感觉做”，问题立刻出现：弧度从哪里起？柜体做多高？转角怎么收口？板材、基层、连接方式没有写清楚，现场只能靠猜。
全屋定制里的复杂造型，真正落地时依赖的不是“看起来像”，而是可执行的信息。工人、工厂、安装人员都需要同一套白纸黑字的依据。施工图的作用，就是把设计意图翻译成尺寸、材料和结构做法。
效果图不能替代施工图
效果图主要表达空间关系、色彩和造型氛围，适合让客户理解“最终大概长什么样”。但它通常不承担加工和安装指令的功能。比如一个悬浮柜，效果图能表现离地感，却未必说明吊挂方式、背板固定点、承重结构和检修空间。
工人现场需要的是明确答案：做多大、做多高、做多宽、做多长。工厂需要知道每块板如何拆分，封边在哪一侧，孔位在哪里，异形件是否需要提前开料。没有施工图，复杂造型会从“设计问题”变成“现场解释问题”。
复杂造型的风险也集中在这里。越是弧形、斜切、悬浮、叠级、暗藏灯带、异材质拼接，越不能只靠口头描述。造型越复杂，施工图越要具体。
图纸至少要说清三类信息
一套能指导落地的施工图，不只是画出外轮廓。它要把尺寸、材料、结构做法分别交代清楚，让不同环节的人能按同一标准理解。
| 信息类型 | 图纸应表达什么 | 缺失后的直接后果 |
|---|---|---|
| 尺寸 | 高度、宽度、深度、厚度、离地距离、转角位置、收口尺寸 | 现场比例偏差，柜体与墙地顶衔接不上 |
| 材料 | 板材、饰面、基层、五金、灯带相关材料 | 工厂无法提前备料，现场临时替换导致效果变化 |
| 结构做法 | 连接方式、固定方式、支撑方式、拆分方式、安装顺序 | 工人无法判断能不能做、怎么做、先做哪一步 |
尺寸信息不能只写“到顶”“加厚”“做弧形”。到顶要说明净高和收口预留，加厚要说明完成面厚度，弧形要说明半径、起止点或可放样依据。材料也不能只写“木饰面”“岩板感”，需要明确实际使用材料及其与柜体结构的关系。
结构做法更容易被忽略。一个看似简单的造型格栅，背后可能涉及基层找平、固定件、检修口、边缘收口。图纸不说明，工人只能按经验处理，结果往往与设计预期出现偏差。
工厂定制依赖前置信息
全屋定制的材料通常不是到现场再随意裁切完成。板件拆单、开料、封边、排孔、五金预装，都依赖前期图纸信息。复杂造型如果没有明确施工图，工厂很难判断哪些部件要提前加工，哪些部位需要现场二次处理。
例如，一个异形背景墙如果没有标注尺寸和结构，工厂无法确认板件如何分段运输，也无法判断拼缝应落在哪里。弧形柜门若没有明确半径或模板依据，加工端就无法稳定复现设计形态。灯带槽没有截面尺寸，安装时可能出现灯带放不进去、光线被遮挡、检修困难等问题。
这类问题不一定来自工艺水平，更多来自信息没有传递完整。设计端认为“图上已经画了”，生产端看到的却是缺少加工参数的外观表达。两者之间需要施工图完成转换。
现场理解不能靠口头补充
口头沟通适合解释意图，不适合作为唯一施工依据。现场有设计师、项目经理、安装工、木工、油工等多个角色，信息经过几次转述后，容易出现偏差。即使当时说清楚了，后续返工、补料、换人施工时，也缺少可追溯依据。
施工图能减少这种不确定性。工人看到图纸，可以判断墙面是否需要提前处理，柜体是否要避开管线，收口是否要等其他工种完成后再安装。项目管理人员也能据此安排材料进场和施工顺序。
没有图纸时，现场常见的处理方式是“先做出来再看”。这种方式对简单直线柜体影响较小，对复杂造型则风险更高。因为异形部件一旦加工完成，尺寸错位、材料不匹配、结构不稳，都可能牵连返工。
一张有效施工图应让人不用猜
复杂造型落地前，图纸不一定要追求形式复杂，但必须让执行者看得懂、用得上。判断图纸是否有效，可以看它能否回答以下问题：
- 这个造型的完成尺寸是多少，关键控制点在哪里？
- 使用什么材料，饰面和基层分别是什么？
- 板件、线条、异形部位如何拆分和连接？
- 与墙、地、顶、柜体或电路的交接方式是什么？
- 哪些材料需要工厂提前定制，哪些步骤需要现场完成？
当这些问题在图纸中有明确答案，复杂造型才具备进入生产和安装的条件。设计意图不会停留在效果图里，工厂能按图定制材料，工人也能按图理解做法。对全屋定制而言，施工图不是附属文件，而是设计服务、工厂信息化和安装交付之间的共同语言。
