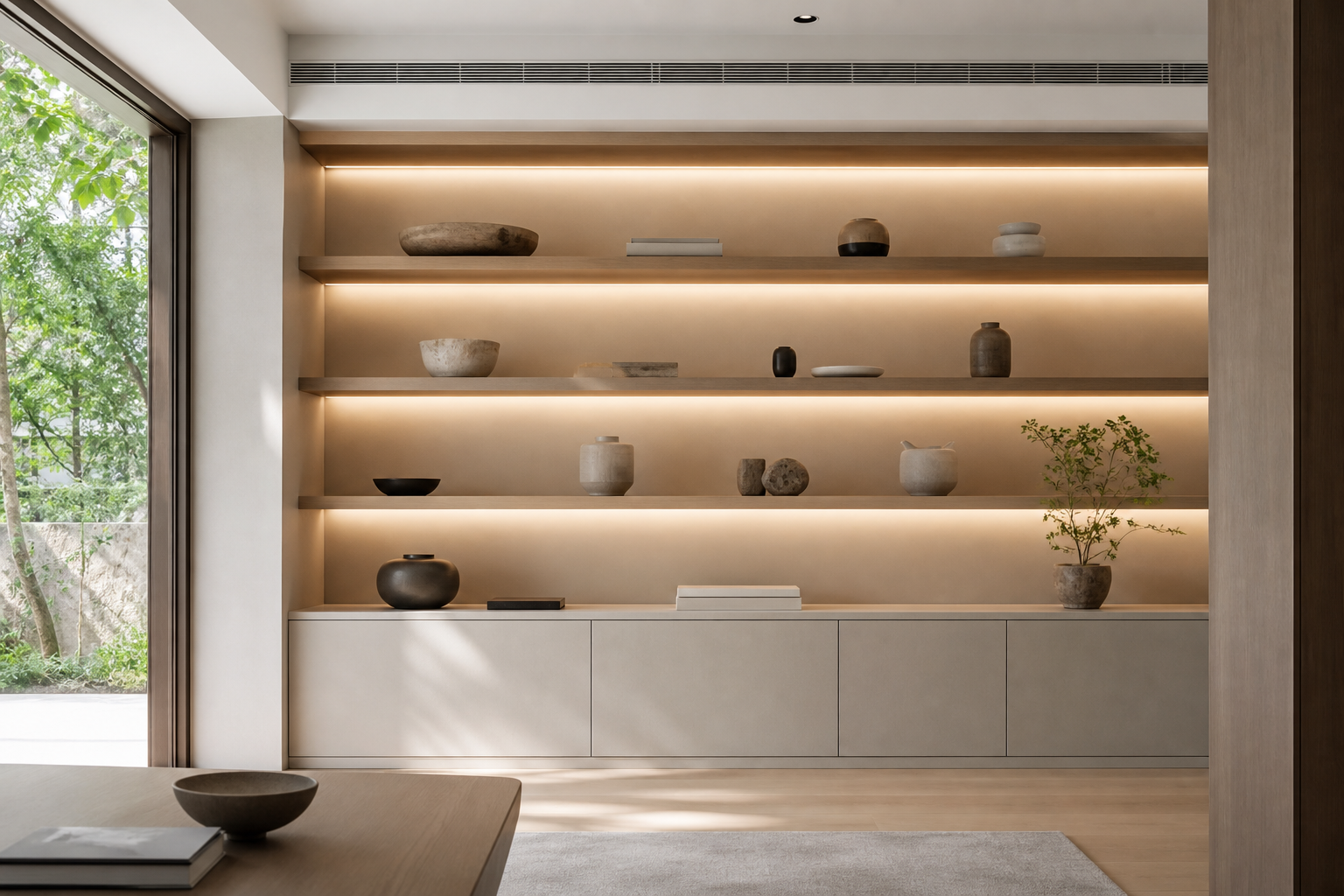

带灯隐形层板低压线预埋要点

为什么必须提前预埋低压线

带灯光的隐形层板，灯带通常安装在层板底部、侧边或前口暗槽内，供电需要从墙体或柜体内部引出。由于隐形层板追求“无外露支撑、无明线”的效果，后期再走线会直接破坏墙面、木饰面或涂料完成面。低压线必须在基层施工阶段提前预埋到位，否则安装阶段很难做到线路隐藏和灯光正常接驳。

这里的“提前”不是指柜体安装前简单留线，而是要在墙面开槽、基层板施工、石膏板封板或木饰面基层完成前确定线路路径。特别是墙面隐形层板，支架、基层、饰面通常是连续施工关系，一旦封闭完成，内部空间基本不可再调整。灯光点位、出线位置、变压器位置必须在深化图阶段同步确认。

隐形层板的支架结构通常由金属预埋件、钢板、圆管或专用隐形托件组成，主要功能是承重和定位。这个结构内部空间有限，且多数需要与墙体基层紧密结合，并不具备设备检修和散热条件。隐形支架结构内一般无法容纳变压器，也不应把变压器硬塞进层板或支架腔体。

变压器属于灯光系统的电源转换设备，需要一定散热空间，也需要后期可检修。若把变压器封死在墙体或层板内部，一旦出现灯带不亮、闪烁、变压器故障，就需要破坏饰面才能维修。对于全屋定制交付来说，这类做法属于高风险隐蔽工程，后期责任边界也很难界定。

带灯隐形层板的常规做法，是把220V强电接入变压器，再由变压器输出低压线到层板灯带。因此变压器不放在层板支架内，而是放在附近具备检修条件的位置。常见位置包括附近筒灯位、空调风口、检修口、柜体顶部空腔或吊顶可开启区域。

其中，筒灯位和风口处最常见，因为它们本身就具备可拆卸条件，不需要额外增加明显检修口。变压器放置位置应尽量靠近层板，减少低压线过长带来的压降问题。变压器必须可检修、可更换、可散热，这是带灯隐形层板的基本交付条件。

深化设计时，要先确认层板灯带的电压规格，常见为DC12V或DC24V。层板较长、灯带功率较高时，优先采用DC24V系统，有利于降低压降和亮度衰减。低压线的线径要根据灯带功率、走线距离和供电方式确定，不能只按普通信号线处理。

预埋线应从变压器预留位引到层板出线点，出线位置通常藏在层板后侧、侧边靠墙处或灯槽接驳区域。墙面完成后可见面不应出现明线、接头和外露端子。低压线端头需预留足够接驳长度，一般不宜刚好卡在出线孔位置，否则安装灯带时无法可靠接线。

带灯隐形层板不是单纯的木作问题，而是设计、泥木、电工和安装共同配合的节点。正确顺序通常是先确认层板尺寸、支架形式和灯带位置，再确定变压器检修位置与低压线路径。随后由电工预埋低压线，基层施工单位封板或做木饰面基层，最后由定制安装人员完成层板、灯带和接线。

关键节点可按以下顺序控制：

其中最容易出问题的是“只预留220V电源，没有预留低压线”。带灯隐形层板的灯带通常不适合直接把变压器放在层板内部，所以现场只留强电并不能解决问题。应从可检修变压器位置提前引出低压线到层板灯带点位。

把变压器埋进墙体、封进木饰面或塞进隐形层板支架内，都是不推荐做法。短期看可以点亮灯带，长期看存在散热差、维修难、噪声和故障不可控等问题。尤其是涂料墙面和整幅木饰面，一旦后期维修，破坏成本远高于前期预留成本。

另一个常见问题是变压器离层板太远，低压线走线距离过长，导致灯带末端亮度变弱。若必须长距离供电，应重新核算灯带功率、线径和供电方式，必要时采用两端供电或分段供电。隐形层板灯光的核心不是灯带安装，而是低压供电路径和变压器检修位置提前规划。
