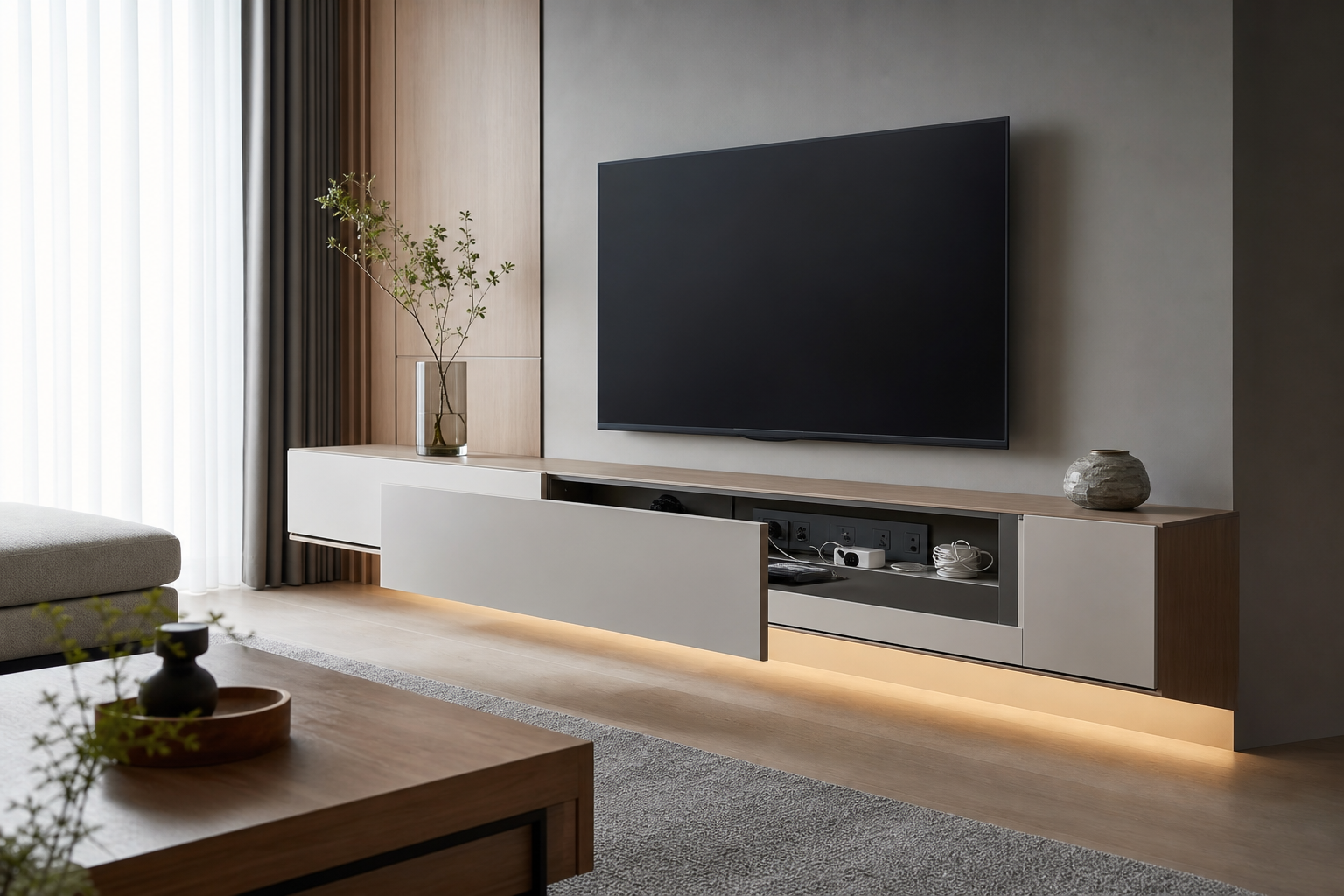

电视柜抽屉式面板隐藏插座线路设计

抽屉式面板的核心作用

电视柜中部或局部需要预留插座、网口、机顶盒电源线时，传统做法容易让线路外露，影响柜体前脸完整度。抽屉式面板设计的核心，是用一个可抽拉的功能面板把插座和线路收进柜体内部。关闭后，外观看起来仍是连续门板或抽面效果，前脸通缝、底部通缝都可以保持一致。

这种结构并不等同于常规储物抽屉，它更像是一个“带面板的检修抽屉”。前面是一块装饰面板，后面通过侧帮或滑轨形成可抽拉结构，内部用于布置插座、弱电接口和走线空间。功能藏在内部，视觉留在外部，这是它相比明装插座和外露线孔的最大价值。

过去电视柜隐藏插座常见下翻面板，打开方式是向下翻落，使用时容易出现磕碰、回弹、异响和占用操作空间的问题。下翻面板打开后会向外占据正面空间，插拔电源线时手部操作角度也不舒服。尤其电视柜下方高度有限时，下翻板会显得笨重，使用体验明显不如抽拉式结构。

抽屉式面板采用水平抽出方式，开启动作更顺手，受力方向更稳定。插座、网线、HDMI线等接口集中在柜内，抽出后可以直接接线，关闭后线路被面板遮挡。它解决的是“好看”和“好用”同时成立的问题，不是单纯做一个隐藏盖板。

方案 / 开启方式 / 使用体验 / 外观控制 / 适用性
方案	开启方式	使用体验	外观控制	适用性
下翻面板	向下翻开	易磕碰、易异响	缝隙较难统一	逐渐减少使用
抽屉式面板	向外抽拉	操作顺手、检修方便	易实现通缝	更适合定制电视柜

抽屉式面板通常由面板、侧帮、滑轨或限位结构组成，必要时增加背部走线空腔。它不一定承担储物功能，因此内部深度可以根据插座厚度、插头长度和线缆弯曲半径进行控制。只要结构允许拉开，内部能布置电源和弱电点位，就可以完成隐藏插座功能。

从工艺角度看，它的难点不在结构复杂，而在设计师和工厂是否提前识别这个做法。面板尺寸、缝位关系、滑轨位置和插座安装点必须在深化阶段同步确认。一旦前期图纸预留准确，落地工艺并不复杂。

电视柜前脸通缝，指抽屉式面板关闭后，与左右门板、抽面或开放格边线保持同一水平或垂直分缝关系。底部通缝，指面板下沿与相邻柜门、抽屉或地台底线保持一致。抽屉式面板隐藏插座的优势，就是在满足开启功能的同时，不破坏这些连续线条。

要实现通缝，面板外观尺寸不能只按内部插座区域确定，而要服从整组电视柜的立面分割。也就是说，内部功能区可以小，但外部面板要参与整体比例设计。外观按立面统一，内部按功能布置，这是该工艺的设计逻辑。

抽屉式面板为了保持电视柜前脸干净，通常不建议使用外露拉手。更适合采用抠手、斜切拉手、反弹器或底部留缝拉开的方式。原始案例中提到“抠开当拉手”，本质就是利用面板边缘或预留缝隙完成开启动作。

如果采用底部通缝设计，底部缝隙可以兼顾视觉线条和开启手位。这样既不破坏正面平整度，也避免额外五金影响整体风格。拉手越隐形，抽屉式面板越像完整柜面的一部分。

抽屉式面板内部必须预留足够的插头伸出空间，不能只考虑插座面板厚度。普通三孔插头、适配器插头、电视电源线插头的突出尺寸不同，若空间过浅，关闭面板时会顶线或压线。建议在深化时把插座、插头和线缆弯曲空间一起计算。

线路进入柜体后，应集中从背板、侧板或台面隐藏区域走线，避免被抽拉结构夹住。滑轨或侧帮活动范围内不能布置裸露线缆，必要时应设置固定线夹或走线槽。隐藏不是把线塞进去，而是让线在可控空间内安全活动。

安装时要先确认抽屉式面板开启是否顺畅，关闭后是否与相邻门板保持同一平面。面板不能出现上翘、下坠或左右缝不均，否则通缝效果会被破坏。滑轨、侧帮和限位件需要保证稳定，避免长期使用后面板松动。

电工或安装师傅接线后，要再次测试面板能否正常关闭。所有插头插入后，线缆不能被面板挤压，也不能与滑轨发生摩擦。验收标准不是只看能不能藏住，而是看插好线后还能不能顺畅关闭并保持通缝。

这种设计特别适合悬空电视柜、地台电视柜、满墙电视柜和无明拉手电视柜。只要客户希望正面干净、不看到插座和线路，同时又需要后期方便插拔设备，就适合采用抽屉式面板。它尤其适合路由器、机顶盒、游戏机、音响电源等线路集中区域。

在极简风格和一门到顶式立面中，任何外露插座和线孔都会破坏比例关系。抽屉式面板可以把这些功能点转移到隐藏空间内，同时保留完整柜面。对于高颜值电视墙，抽屉式面板是隐藏插座线路的高性价比工艺方案。
