轮廓线只能说明外形，不能指导落地
立面深化图如果只画外轮廓，本质上只表达了柜体或墙面的基本范围，无法说明表面如何被拆分、如何收口、如何拼接。全屋定制现场施工关注的是尺寸落点、板件关系、门板分缝、材质方向和收口逻辑，这些信息缺失，施工人员只能凭经验判断。设计效果图中的层次感，往往不是靠大轮廓形成，而是靠细分面、窄条、压缝、跳色和材质填充共同形成。深化图的价值，就是把这些视觉细节转化为可加工、可安装、可验收的技术信息。
尺寸比例决定立面是否协调
立面分块不能随意画线，必须建立在真实尺寸和比例关系上。门板宽度、抽屉高度、开放格比例、装饰条宽度都应与柜体结构、五金安装和材料规格匹配。没有尺寸控制的分缝线，只是装饰线；有尺寸约束的分缝线，才是施工依据。例如同一组高柜中，竖向分缝需要对应门板开启关系，横向分缝需要对应层板、抽屉或装饰面高度，否则现场加工后会出现视觉错位。
| 表达内容 | 只画轮廓线 | 深化表达 |
|---|---|---|
| 柜体范围 | 能表达 | 能表达 |
| 门板分块 | 不清楚 | 明确每块宽高 |
| 表面拼接 | 缺失 | 明确横缝、竖缝、窄条关系 |
| 材料差异 | 无法判断 | 通过填充或标注区分 |
| 施工依据 | 不充分 | 可指导下单、加工、安装 |
分缝关系是设计细节的核心

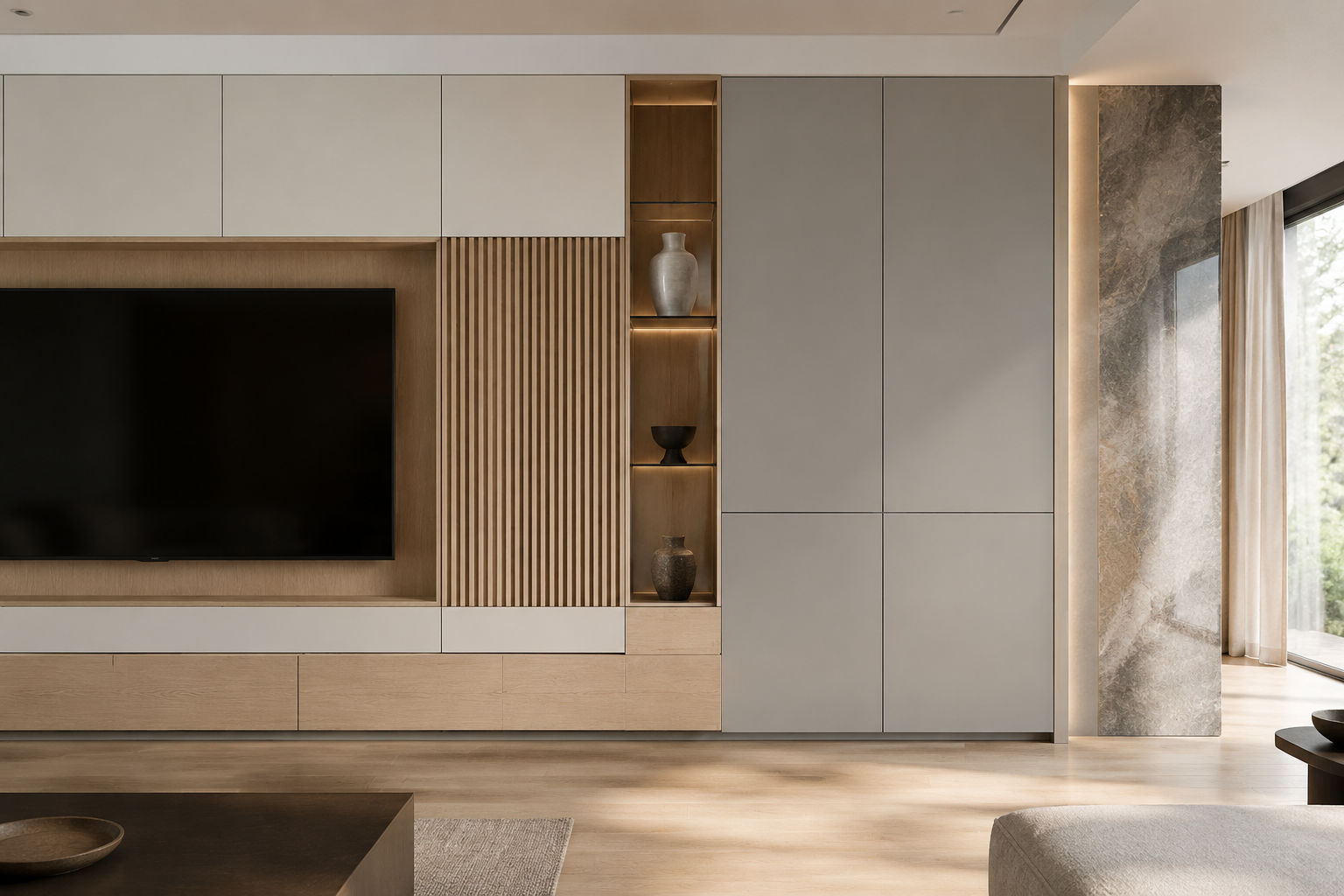

立面上的“一块、两块、三块”不是随便分出来的，它对应的是门板、装饰板、见光板、护墙板或造型面的实际拼接关系。深化图中必须把主分缝、次分缝、装饰窄条、收口缝区分清楚，避免现场把设计线条误解为结构缝或忽略装饰缝。尤其在电视柜、玄关柜、餐边柜和护墙柜组合中，表面常存在连续拼接关系，线条需要跨越不同柜体保持对齐。分缝一旦表达不清，最终效果就会出现上下不齐、左右不通、块面比例失衡的问题。
材料填充必须表达表面变化
深化图不能只依赖线型表达，因为线条只能说明边界，不能说明材质。木纹、岩板、玻璃、金属、肤感板、格栅等不同材料，应通过填充图案、颜色区分、编号标注或材料索引进行表达。特别是同色不同材质、同材质不同纹理方向的部位，如果不做填充区分，工厂拆单和现场安装都容易误判。材料填充还可以提示纹理方向，例如竖纹门板、横纹抽屉面、连续木纹拼接，都需要在立面中提前表达。
线型层级要服务施工识图
线型规范不是单纯追求图纸美观，而是为了让施工人员快速判断主次关系。外轮廓线、板件边线、分缝线、隐藏结构线、装饰线应有不同线宽或颜色层级，避免所有线条混在一起。主轮廓应清晰，分缝应准确，装饰线应可识别，隐藏线应弱化。如果线型没有层级，深化图会变成一张“线很多但信息不清”的图，反而降低沟通效率。
| 线型对象 | 表达重点 | 常见问题 |
|---|---|---|
| 外轮廓线 | 柜体整体边界 | 线太细导致范围不清 |
| 板件边线 | 门板、侧板、见光面 | 与装饰线混淆 |
| 分缝线 | 拼接、开启、分块关系 | 未标尺寸导致不可施工 |
| 材料填充线 | 材质和纹理方向 | 填充缺失或过密 |
| 隐藏线 | 内部结构参考 | 过重影响主信息识别 |
深化图应同时满足设计与交付
合格的立面深化图，既要保留设计细节，也要让工厂和安装端看得懂。图纸中每一条线都应有明确含义：是门缝、板缝、装饰槽、收口条，还是材质分界。每一个块面都应能对应到尺寸、材料和施工做法，不能只停留在效果表达。能被拆单、能被加工、能被安装复核，才是立面深化图的基本标准。
常见缺失会直接影响安装效果
只画轮廓线的图纸，最容易造成设计意图在交付端丢失。比如效果图中有细窄拼接条，但深化图没有表达，现场可能直接做成整块门板；效果图中有材料跳色，但图纸没有填充，工厂可能按同一种板材下单。再比如护墙板与柜门分缝本应对齐，图纸未标注连续关系，安装完成后就会出现缝线断开。这些问题不是施工粗糙，而是深化表达不足导致的信息断层。
