效果图不是交付标准
效果图的核心价值是表达空间意向、材质氛围和比例关系，但它本身不具备施工约束力。全屋定制项目中，如果只有效果图，没有对应的施工图和工艺节点，现场只能依靠经验推断做法。一旦进入拆改、水电、木作、安装阶段，效果图就会从“设计依据”退化为“参考图片”。
真正能指导落地的是平面布置图、立面图、剖面图、节点大样图、收口详图和材料工艺说明。效果图解决“看起来像什么”，施工图解决“怎么做出来”。缺少后者，前期看似完整的设计方案，后期必然依赖现场临时决策。
缺少施工图会放大现场偏差
全屋定制涉及柜体、墙面、地面、顶面、门套、踢脚线、灯光、设备等多个系统交叉。效果图通常不会明确基层厚度、完成面尺寸、安装顺序和收口方式。现场一旦没有施工图控制，就容易出现尺寸误差、接口冲突和视觉比例失真。

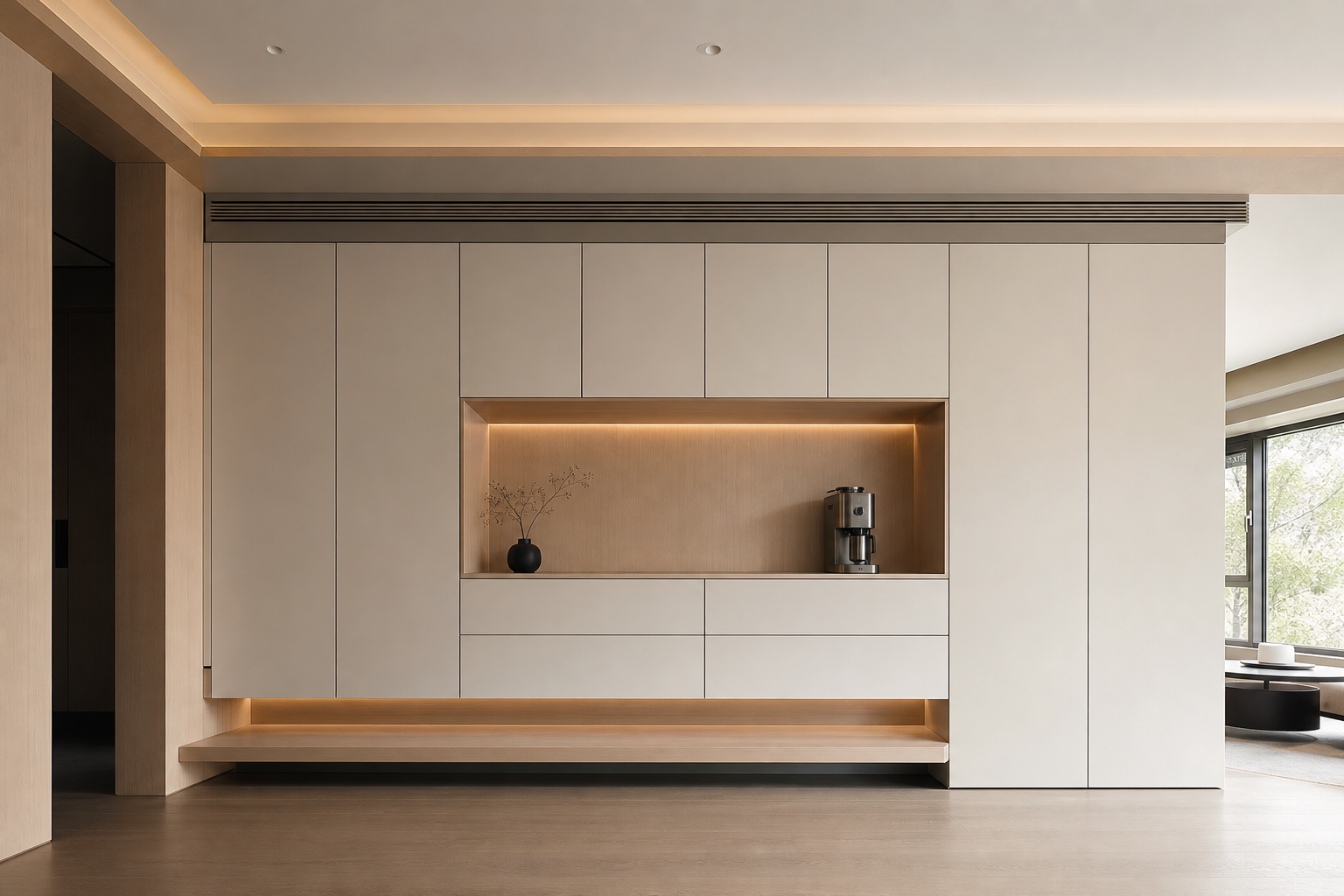

例如一面到顶柜在效果图中看起来严丝合缝，但施工时必须明确墙体垂直度、顶面完成高度、柜体分段方式、封板宽度和调平余量。若这些信息没有提前落图，安装现场只能临时加封板、裁切门板或改变收口。结果往往是功能能装上，但视觉效果与效果图明显不一致。
工艺节点决定细节能否落地
工艺节点是连接设计与施工的关键文件，尤其决定“边、角、缝、口”的最终质量。全屋定制不是单纯把柜子摆进空间，而是柜体系统与装修基层共同完成最终效果。没有节点图，设计中的极简、悬浮、嵌入、齐平、无拉手等效果，很容易在现场失控。
常见关键节点包括柜体与吊顶收口、柜体与墙面收口、台面与墙面收口、门板与踢脚线关系、灯带槽结构、隐形门与墙板交接。每一个节点都需要明确基层做法、完成面尺寸、预留缝隙和安装顺序。否则同一个效果图，不同施工队会做出完全不同的结果。
| 设计表现 | 必须匹配的工艺节点 | 缺失后的常见问题 |
|---|---|---|
| 到顶柜齐平吊顶 | 吊顶完成面高度、顶封板尺寸、调平方式 | 顶部缝隙不均、封板过宽、柜体压顶 |
| 墙柜一体化 | 墙面基层厚度、柜体进深、收口线位置 | 柜墙错台、阴角粗糙、缝隙外露 |
| 无拉手门板 | 门板开启间隙、反弹器位置、门缝控制 | 门板打不开、缝隙不齐、反弹失效 |
| 悬浮柜体 | 受力基层、挂码位置、底部灯槽结构 | 柜体下坠、灯带外露、承重不足 |
| 嵌入式电器 | 电器尺寸、散热空间、插座检修口 | 电器装不进、散热不足、维修困难 |
施工图必须控制完成面尺寸
全屋定制落地最容易出问题的不是毛坯尺寸，而是完成面尺寸。墙面找平、瓷砖铺贴、木饰面基层、吊顶造型、地面铺装都会改变最终空间尺度。如果施工图没有基于完成面进行尺寸控制，柜体生产尺寸就存在系统性风险。
例如厨房高柜嵌入冰箱，效果图只显示冰箱与柜体齐平，但施工图必须明确冰箱实际宽高深、散热间隙、门体开启角度和插座位置。若只按视觉效果下单，现场可能出现柜体挡门、冰箱凸出、散热不足等问题。定制产品一旦生产完成，返工成本远高于前期深化成本。
关键尺寸控制应至少覆盖以下内容：
- 完成面高度：地面铺装完成后的净高、吊顶完成后的净高。
- 完成面宽度：墙面找平、墙板、瓷砖完成后的实际净宽。
- 柜体安装余量：左右调节空间、顶部调平空间、背部避让空间。
- 设备预留尺寸：电器、五金、管线、检修口的安装与维护空间。
- 开合运动空间：门板、抽屉、翻门、移门的完整开启轨迹。
效果图与施工图必须一一对应
效果图中的每一个关键视觉结果，都应在施工图中找到对应依据。比如一条灯带在效果图里只是光线效果，但施工图必须说明灯槽截面、灯带位置、变压器位置、检修方式和控制回路。凡是施工图中没有表达的效果，现场就没有稳定落地的依据。
设计交付不能只看效果图数量，而要看图纸之间是否形成闭环。平面图决定位置，立面图决定比例，剖面图决定结构，节点图决定收口，材料表决定质感，工艺说明决定施工边界。任何一个环节缺失，都会让效果图变成不可执行的视觉承诺。
| 图纸类型 | 解决的问题 | 对效果图落地的作用 |
|---|---|---|
| 平面布置图 | 空间关系、柜体位置、通道尺度 | 控制整体布局不跑偏 |
| 立面图 | 高度、分格、比例、开门方向 | 控制视觉比例与功能关系 |
| 剖面图 | 层次、厚度、内部结构 | 控制结构可施工性 |
| 节点大样图 | 收口、缝隙、基层、连接方式 | 控制细节还原度 |
| 材料工艺表 | 板材、饰面、五金、封边、表面处理 | 控制质感与耐用性 |
交付前必须完成深化校核
效果图完成后，不能直接进入报价和下单，应先进行施工深化校核。深化阶段要把视觉效果拆解成尺寸、结构、材料、工艺和安装条件。只有完成深化校核的效果图，才具备进入施工和生产的条件。
深化校核重点不是重新做设计，而是验证设计是否能被现场条件承接。包括墙体是否垂直、顶地是否方正、管线是否冲突、设备是否可安装、柜体是否可运输、门板是否可开启。对于大平层和高端定制项目，深化不足会直接导致工期延误、返工增加和品质降级。
深化校核应重点确认：
- 图纸一致性：效果图、平面图、立面图、节点图尺寸和做法一致。
- 现场适配性：设计尺寸与复尺数据、完成面数据一致。
- 工艺可行性：节点做法符合材料性能、加工能力和安装条件。
- 生产可执行性：柜体分段、门板尺寸、五金配置符合工厂标准。
- 安装可控性：运输路径、安装顺序、调平方式、检修空间明确。
质量管控必须前置到图纸阶段
很多定制项目的质量问题，并不是安装工人现场“没做好”，而是图纸阶段就没有把做法定义清楚。现场人员只能执行已经明确的尺寸、节点和工艺标准，无法用安装经验弥补设计交付缺陷。质量管控如果只放在安装验收阶段，问题通常已经变成返工问题。
图纸阶段的质量管控，应把效果图中的关键结果转化为可检查项。比如柜门缝隙控制、封边方向、见光板材质、灯带色温、台面出沿、收口缝宽，都需要在图纸或工艺表中提前定义。这样验收时才能依据标准判断，而不是凭“像不像效果图”争议。
| 管控节点 | 前置标准 | 验收依据 |
|---|---|---|
| 门板缝隙 | 图纸标注缝宽与调节范围 | 现场实测门缝 |
| 柜墙收口 | 节点图明确封板或打胶方式 | 收口线顺直度与缝宽 |
| 灯带效果 | 标注灯槽尺寸、色温、遮光方式 | 光线连续性与眩光控制 |
| 台面安装 | 标注出沿、挡水、拼接位置 | 平整度、接缝、收边 |
| 电器嵌入 | 标注散热、插座、检修空间 | 安装完整性与可维护性 |
只看效果图报价风险极高
如果设计交付只有效果图，报价通常只能基于经验估算，无法精确覆盖基层处理、节点加工、特殊五金、异形收口和安装难度。前期报价看似低，后期会通过增项、改图、返工和降配来消化成本。效果图越高级，越需要施工图和工艺节点支撑，否则预算失控概率越高。
全屋定制的真实成本并不只来自柜体面积，还来自复杂节点和系统协同。比如隐形收口、超高门板、岩板台面、嵌入电器、弧形结构、悬浮系统都会显著提高设计深化、生产加工和安装成本。没有图纸支撑的报价，本质上无法准确反映最终交付难度。
