复杂空间为什么必须先做三维定位
顶楼、斜屋面、天窗、木结构、异形梁位等复杂室内空间，对设备落地的容错率很低。空调、新风、采暖、给排水、强弱电等系统一旦进入同一吊顶或设备间，二维图纸很难完整表达高度关系和穿插路径。BIM三维实景方案的核心价值，是在施工前把管线、风道、设备和结构的空间关系提前可视化，避免现场边装边改。
复杂空间的返工往往不是单一专业失误，而是多专业信息不同步造成的叠加问题。例如风道需要足够截面，水管需要坡度，电缆需要检修余量，结构梁柱又不能随意开孔。通过BIM模型预先建立真实尺度关系，可以把“能不能装、怎么装、哪里冲突”提前判断清楚。
BIM三维实景方案的定位对象
设备落地前，BIM模型不只是画效果图，而是建立可施工的空间坐标系统。重点对象包括设备本体尺寸、检修空间、管线路径、风道截面、吊顶高度、结构梁柱、屋面坡度和洞口位置。只要影响安装路径、维护空间和最终收口的要素，都必须进入三维校核范围。

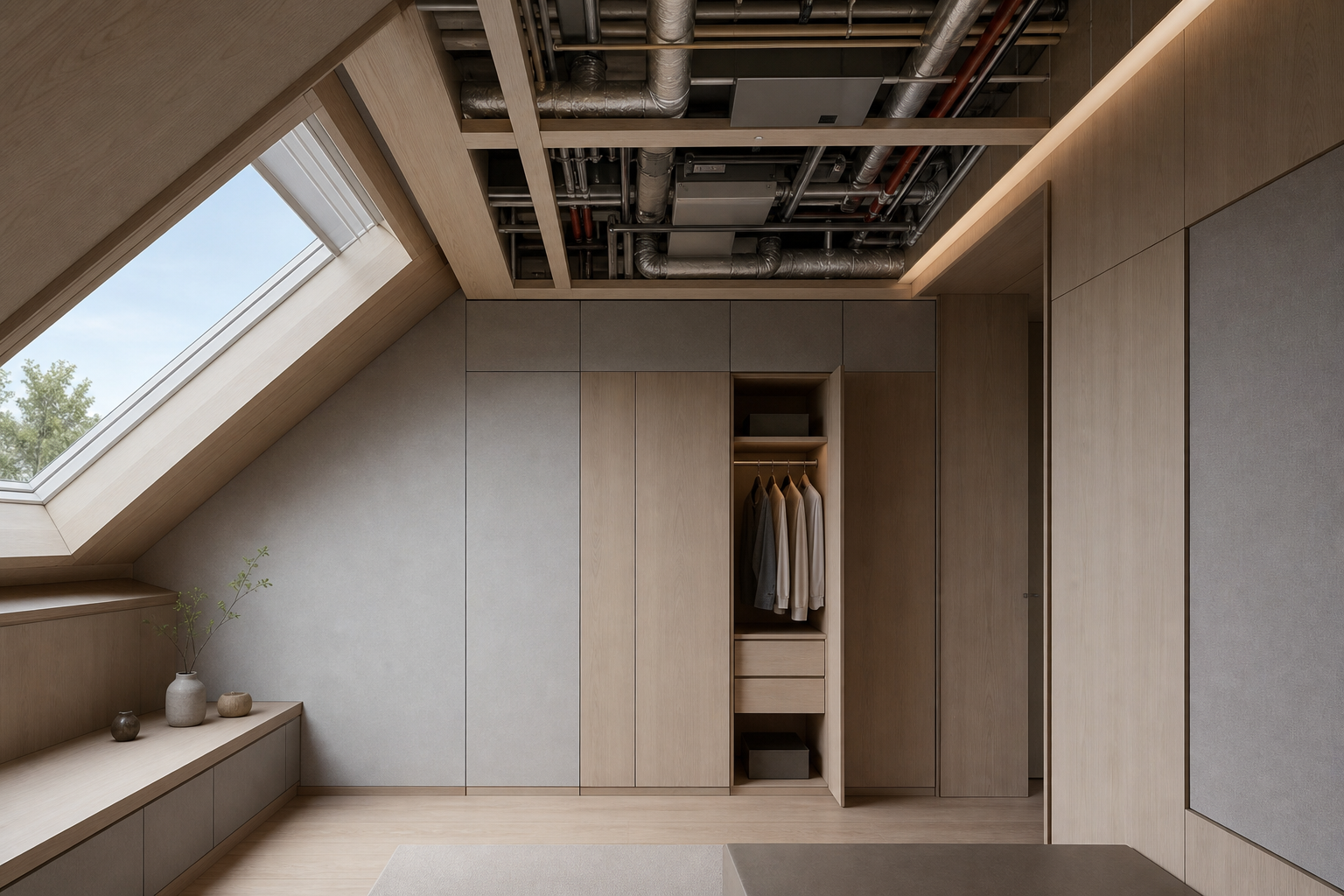

在顶楼木屋、天窗房、阁楼等空间中，风道和结构冲突最常见。风管通常截面大、转弯半径受限，遇到斜顶、横梁、天窗边框时，很容易压缩净高或影响饰面完成面。BIM提前定位后，可以在设计阶段调整设备位置、管线走向和局部吊顶策略，而不是把问题留给安装现场。
| 校核对象 | 重点检查内容 | 典型风险 |
|---|---|---|
| 风道 | 截面高度、转弯半径、穿梁位置 | 吊顶压低、风量衰减、无法收口 |
| 水管 | 坡度、保温厚度、检修口位置 | 冷凝水倒坡、漏水隐患、维修困难 |
| 电气管线 | 桥架路径、弱电避让、设备电源点 | 交叉打架、后期开槽、线缆过长 |
| 结构构件 | 梁、柱、斜屋面、天窗边框 | 无法穿越、破坏结构、饰面冲突 |
| 设备本体 | 安装尺寸、维护距离、吊装路径 | 设备进不去、检修门打不开 |
冲突检查要前置到深化设计阶段
复杂空间的设备冲突不能等到施工放线后再处理，最佳节点是在深化设计阶段完成。此时空间方案、设备选型、吊顶标高和结构条件基本明确，但现场尚未进入大规模施工。冲突检查越早，调整成本越低；进入安装阶段后，任何改动都可能牵连木作、吊顶、管线和饰面返工。
BIM三维实景方案应输出明确的冲突清单，而不是停留在视觉展示。清单中需要标明冲突位置、涉及专业、冲突原因、调整建议和责任边界。对于全屋定制项目，尤其要同步柜体、墙板、吊顶、设备检修口的位置，避免设备可装但定制面层无法完成。
管线综合的关键控制点
管线综合首先要控制标高关系。风道通常优先占据上部空间，水管和电管根据坡度、保温、检修需求进行分层布置。复杂吊顶内建议形成“风道优先、排水受控、电气避让、检修可达”的综合原则，否则现场容易出现多专业互相让位导致系统性能下降。
其次要控制检修空间，尤其是五恒系统、新风系统、中央空调等设备。设备过滤网、阀门、风口、分集水器、冷凝水管最低点都需要可维护路径。BIM模型中应把检修口尺寸和开启方向一起纳入校核，防止后期出现“设备能运行但无法维护”的隐性问题。
对现场返工风险的实际降低
BIM提前定位能降低的不是单个工种成本，而是整条交付链的返工风险。管线冲突一旦在现场暴露，常见结果是拆吊顶、改风道、重新开孔、调整柜体或变更饰面收口。对复杂室内空间而言，前置三维校核通常比现场返工更可控，也更接近确定性交付。
返工风险主要集中在三个层面：结构不可改、设备不可缩、饰面不可让。结构梁柱和屋面条件通常刚性最强，设备系统又有性能参数约束，最后被挤压的往往是吊顶高度、柜体深度和收口做法。BIM三维实景方案通过提前暴露这些矛盾，让设计、工厂、安装团队在施工前完成统一决策。
可交付成果必须服务安装
合格的BIM三维实景方案应能直接指导现场，而不是只提供模型截图。交付成果应包括三维综合模型、设备定位图、管线综合图、剖面节点图、冲突报告和关键安装尺寸表。其中设备定位、管线标高、检修空间和收口节点，是安装交付最需要落地的数据。
全屋定制场景下，还应把工厂端加工尺寸与现场设备数据联动。吊顶板、墙板、柜体、检修口、风口开孔都应基于已校核的三维位置出图。这样可以减少现场二次裁切和临时变更，保证复杂空间中的设备系统、定制部品和室内完成面同步落地。
